Gode pointer

Galvaniseret stål
Lydabsorberende isolering
Justerbar ventil med målefunktion
Overgang 160 til 125 mm

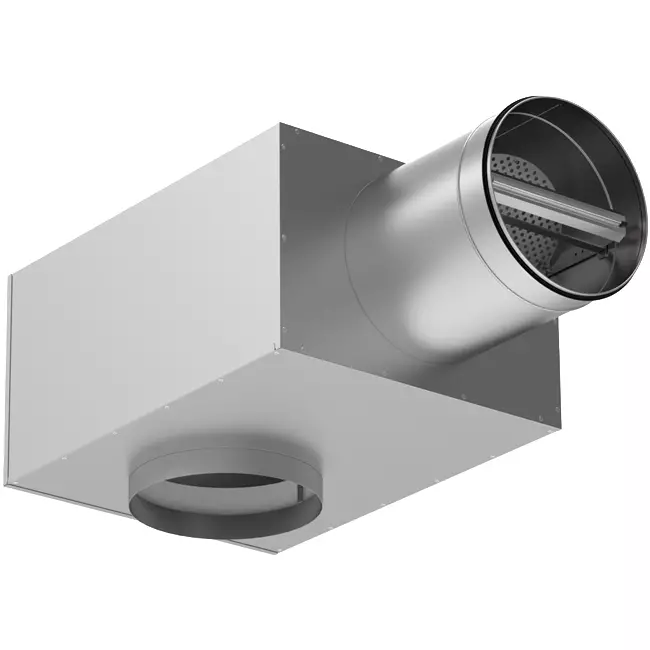

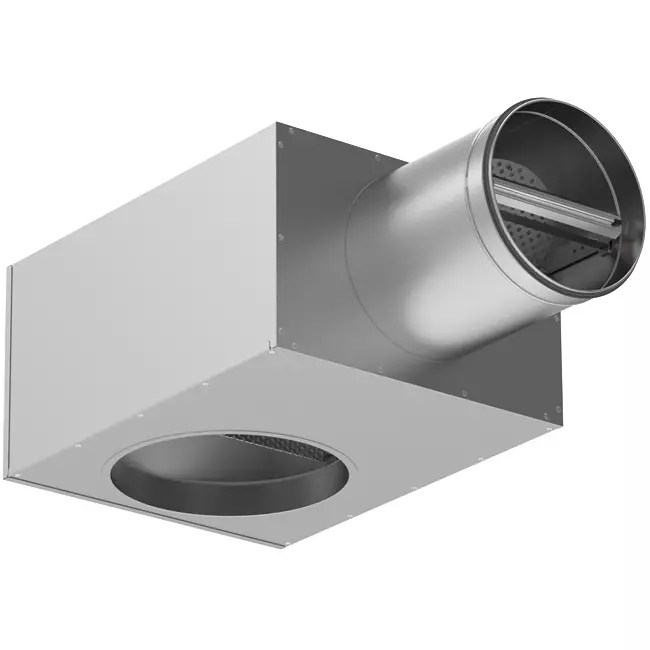

Akustisk isoleret plenum til loftventil – 160 til 125 mm

Econox’ akustisk isolerede plenum er specielt designet til en jævn luftfordeling og effektiv lydisolering bag et Econox loftventil. Plenumet opsamler luften fra kanalen og fordeler den jævnt over loftventilen, så luften strømmer stille og uden træk ind i rummet. Samtidig dæmper den indvendige isolering lyd fra luftstrømmen, hvilket sikrer en mere støjsvag installation. Med en tilslutningsdiameter på 160 mm kan plenumet problemfrit tilsluttes loftventilen med samme diameter. Overgangen fra 160 til 125 mm muliggør desuden nem tilslutning til en mindre luftkanal uden yderligere fittings.

Fordele og funktioner

Akustisk isolering: Reducerer luftlyd og forhindrer lydtransmission til rummet, hvilket giver en roligere installation.
Integreret luftfordelingsplade: Fordeler luften jævnt over ventilen for et behageligt indeklima.
Indreguleringsspjæld med målefunktion: Muliggør præcis justering og kontrol af luftmængden.
Kompakt højde: Velegnet til montering i nedhængte lofter med begrænset installationsplads.
Overgang 160 til 125 mm: Direkte tilslutning til kanal med mindre diameter uden behov for ekstra overgangsstykker.

Installation og vedligeholdelse

Plenumet monteres direkte på et rundt luftkanal med 125 mm og ventiltilslutningen sker mod 160 mm siden. Den kompakte konstruktion gør det nemt at installere i systemlofter. Det udtagelige reguleringsspjæld sikrer god adgang til kanalen og plenumet ved service og rengøring. Det forkorter servicetiden og gør periodisk vedligeholdelse overskuelig. Med dette plenum opnår du en lydsvag, præcist regulerbar lufttilførsel, der passer problemfrit sammen med loftventiler og moderne ventilationssystemer.

Anvendelser

Econox’ akustisk isolerede plenum kan anvendes i kombination med følgende ventiler:

Econox perforeret loftventil til til- og afkast
Econox loftventil i stål med rund udblæsning
Econox loftventil i stål med rund luftudgang til til- og afkast

Brand:	Econox
Kategori	Plenumkasser til justerbare, perforerede loftsventilatorer
GTIN	8719544339188
Producentens varenummer	78999998
Artikel nummer	78999998

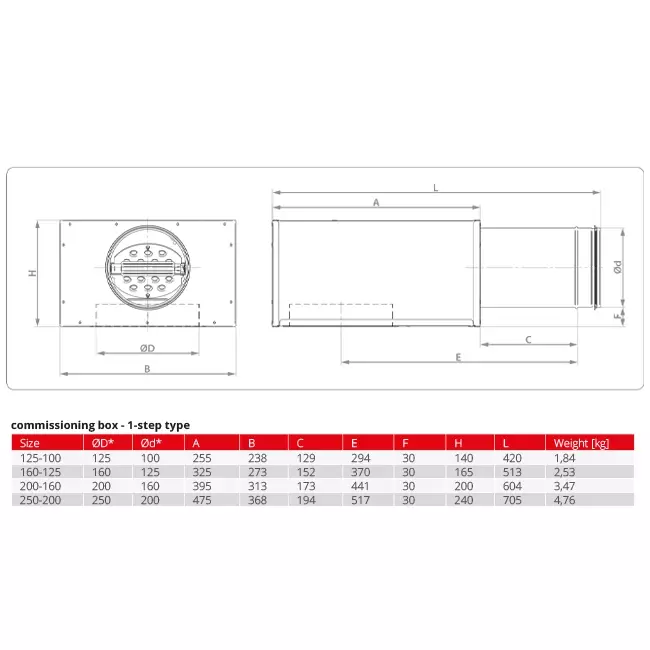

Specifikationer

Kategorikode	59
Længde	513 mm
Lufttilførsel	Ja
Bredde	273 mm
Højde	165 mm
Material quality	Other
Embeddable in concrete	Nej
Connection main duct	Insert end
Max. air volume	2520 m³/h
Shape of branches	Round air duct
With inspection opening and cover	Ja
Type of housing	Complete
Nominal duct diameter, branches	160 mm
Bottom connection	Nej
Number of branches	1
Connection branches	Other
Nominal duct diameter, main duct	125 mm
Materiale	Stål
Beskyttelse af overflader	Sendzimir galvaniseret
