Gode pointer

Galvaniseret stål
Lydabsorberende isolering
Justerbar ventil med målefunktion
Overgang 200 til 125 mm

Akustisk isoleret plenum til loftventil – 200 til 125 mm

Econox’ akustisk isolerede plenum er specielt designet til jævn luftfordeling og effektiv lydabsorption bag et Econox loftventil. Plenumet opsamler luften fra kanalen og fordeler den jævnt over loftventilen, så luften stille og uden træk strømmer ud i rummet. Samtidig dæmper den indvendige isolering lyd fra luftstrømmen, hvilket sikrer en mere støjsvag installation. Med en tilslutningsdiameter på 200 mm kan plenumet problemfrit forbindes til loftventilen med samme diameter. Takket være overgangen fra 200 til 125 mm kan plenumet herefter nemt tilsluttes en mindre luftkanal uden ekstra fittings.

Fordele og funktioner

Akustisk isolering: Reducerer luftlyd og forhindrer overførsel til rummet, hvilket skaber en mere lydsvag installation.
Integreret luftfordelingsplade: Fordeler luften jævnt over ventilen for et behageligt indeklima.
Justerbar spjæld med målefunktion: Muliggør præcis indstilling og kontrol af luftmængden.
Kompakt installationshøjde: Velegnet til montering i nedhængte lofter med begrænset plads.
Overgang 200 til 125 mm: Direkte tilslutning til kanaler med mindre diameter uden ekstra overgangsstykker.

Installation og vedligeholdelse

Plenumet monteres direkte på en rund luftkanal med 125 mm diameter, mens ventilen tilsluttes på 200 mm siden. Den kompakte konstruktion gør placering i systeemplader let. Det udtagelige reguleringsspjæld sikrer god adgang til kanalen og plenumet ved vedligeholdelse og rengøring. Dette forkorter service tid og gør periodisk vedligehold overskueligt. Med dette plenum opnår du en stille, letregulerbar lufttilførsel, der fungerer perfekt sammen med loftventiler og moderne ventilationssystemer.

Anvendelser

Econox' akustisk isolerede plenum kan anvendes sammen med følgende ventiler:

Econox perforeret loftventil til indblæsning og udsugning
Econox ståloftventil med rund udblæsning
Econox ståloftventil med rund luftudgang til indblæsning og udsugning

Brand:	Econox
Kategori	Plenumkasser til justerbare, perforerede loftsventilatorer
GTIN	8719544339195
Producentens varenummer	78999999
Artikel nummer	78999999

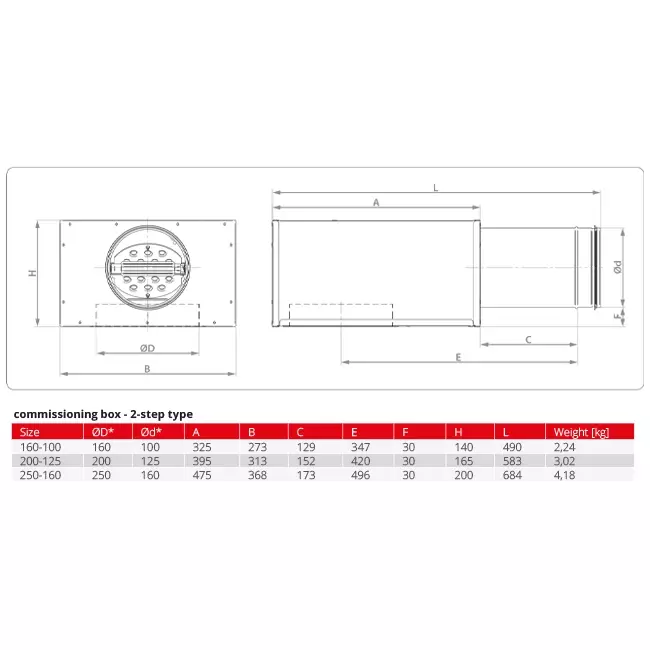

Specifikationer

Kategorikode	59
Længde	583 mm
Lufttilførsel	Ja
Bredde	313 mm
Højde	165 mm
Material quality	Other
Embeddable in concrete	Nej
Connection main duct	Insert end
Max. air volume	2520 m³/h
Shape of branches	Round air duct
With inspection opening and cover	Ja
Type of housing	Complete
Nominal duct diameter, branches	200 mm
Bottom connection	Nej
Number of branches	1
Connection branches	Other
Nominal duct diameter, main duct	125 mm
Materiale	Stål
Beskyttelse af overflader	Sendzimir galvaniseret
