Gode pointer

Piezo-måleelement
Måleområde: -100 til 2500 Pa
8 valgbare måleområder
IP65-beskyttelsesklasse

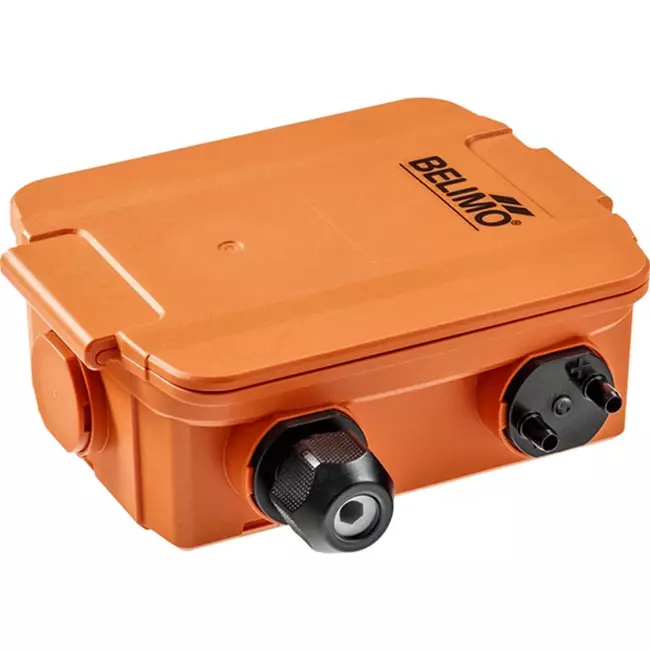

Belimo differenstrykssensor op til 2500 Pa - 22ADP-184

Belimo differenstrykssensoren er en præcis sensor, der er specielt designet til overvågning af luft og andre ikke-brændbare gasser i HVAC-systemer. Sensoren kombinerer høj målenøjagtighed med et meget robust design. Takket være IP65-kapslingen er enheden fuldstændig støvtæt og sprøjtevandssikker, hvilket sikrer pålidelighed selv under barske forhold. Dette gør differenstrykssensoren til det ideelle valg til kontrol af luftfiltre, overvågning af ventilatorer eller præcis regulering af trykket i røgfrie flugtveje. Sensoren er alsidig takket være otte valgfrie måleområder og forskellige udgangssignaler.

Fordele og funktioner

Piezo-måleteknologi: Udstyret med et højkvalitets sensorelement, som pålideligt registrerer selv de mindste trykforskelle.
Universelle udgangssignaler: Understøtter både 0...5/10 V og 4...20 mA, hvilket sikrer problemfri integration med ethvert bygningsstyringssystem (BMS).
IP65 beskyttelsesklasse: Det robuste, UV-bestandige kabinet er fuldstændig støv- og sprøjtevandstæt, ideelt til montering i fugtige luftbehandlingsskabe eller tekniske rum.
8 valgfrie måleområder: Med justerbare DIP-switches kan du nemt vælge det rette område (mellem -100 og 2500 Pa), hvilket gør sensoren egnet til næsten alle projekter.

Installation, vedligeholdelse og anvendelser

Belimo differenstrykssensoren er designet til montering på vægge, kanaler eller direkte i luftbehandlingsskabe. For korrekt funktion ved differenstrykmåling forbindes de medfølgende slangesæt til sensorens tilslutninger (6 mm). Kabinettet tilbyder en sikker og overskuelig tilslutning via en afmonterbar klemrække og kabelindføring med trækaflastning. Sensoren anvendes bredt i erhvervsbyggeri og industri til filterovervågning, ventilatorkontrol og til at opretholde overtryk i røgfrie flugtveje.

Medleverede dele

Belimo differenstrykssensoren leveres som standard med:

Monteringsplade (L-kabinet)
Pitotrørssæt, inkl. 2 luftkanaltilslutninger, 2 m slange og monteringsskruer

Brand:	Belimo
Kategori	Sensorer og regulatorer
GTIN	7630498100901
Producentens varenummer	22ADP-184
Artikel nummer	23010044

Specifikationer

Kategorikode	101
Forbindelse	Hose pillar

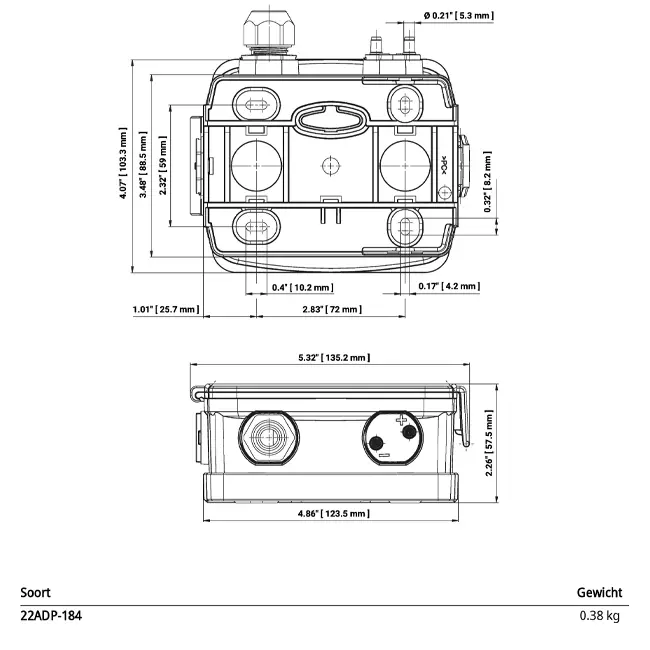

Bredde	65 mm
Højde	152 mm
Dybde	162 mm
Housing material	Plastic
Degree of protection (IP)	IP65
Max. overpressure	40 Pa
Medium temperature (continuous) (min)	-10 °C
Medium temperature (continuous) (max)	50 °C
Suitable for air	Ja
Suitable for gases	Ja
With display	Nej
Readable	Nej
Explosion-proof	Nej
Supply voltage	24 V
Output signal	0 - 10 V
Measuring range (min)	-100 °C
Suitable for ammonia	Nej
Suitable for glycol	Nej
Measuring element	Piezo
Measuring range (max)	2500 °C
Suitable for steam	Nej
Suitable for oil	Nej
Suitable for water	Nej
