Gode pointer

Inkl. fjederretur
Fast kabel
Overbelastningssikker
IP42-beskyttelsesklasse

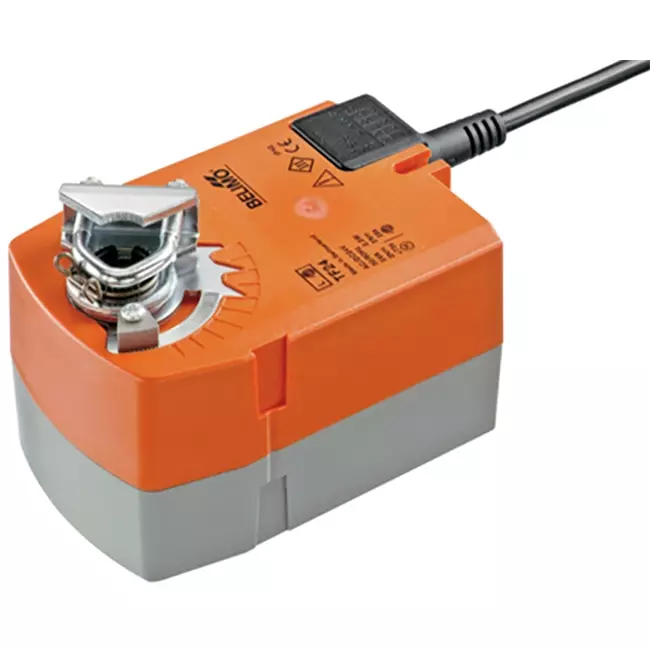

Belimo roterende spjældaktuator med fjederretur 24V - åben/lukket - 2,5 Nm - TF24

Belimo TF24 er en kompakt roterende spjældaktuator med fjederretur til åben/luk-drift af små luftspjældssektioner op til ca. 0,5 m² i tekniske bygningsinstallationer. Aktuatoren arbejder ud fra et åben/luk-signal: ved tilstedeværelse af forsyningsspænding bevæger den sig til arbejdspositionen, og de interne tilbageføringsfjedre spændes op. Ved strømsvigt returnerer spjældet automatisk og selvstændigt til den sikre position, drevet af fjederenergien. Dette gør aktuatoren egnet til anvendelser, hvor en forudbestemt sikkerhedsstilling er påkrævet, såsom brand- eller nødventilationsspjæld i mindre luftkanaler. Motoren opnår en drejevinkel på 90° på 75 sekunder, og fjederreturen fører spjældet tilbage på under 25 sekunder. Det passive strømforbrug er 1,5 W, og motorens lydniveau ligger på 50 dB(A). Med et drejningsmoment på 2,5 Nm og et kompakt design er den ideel til små spjæld i ventilationsanlæg.

Fordele og funktioner

Kompakt og letvægts: Med en vægt på kun 0,62 kg og et drejningsmoment på 2,5 Nm er spjældaktuatoren perfekt til små luftspjældssektioner op til ca. 0,5 m², hvor pladsen er begrænset.
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedspositionen inden for 25 sekunder uden ekstern energikilde eller styring.
Indstillelig bevægelsesretning via montage L/R: Drejeretningen for både motor og fjederretur bestemmes ved montage, hvilket muliggør fleksibel anvendelse i forskellige spjældkonfigurationer.
Indstillelig drejevinkel: Drejevinklen kan mekanisk justeres fra 37% i trin af 2,5% op til maks. 95°, så aktuatoren præcist matcher spjældets åbneområde.
Overbelastningssikker uden endestopkontakter: Aktuatoren stopper automatisk ved mekanisk stop, hvilket forhindrer slid og forenkler installationen.
IP42-beskyttelsesklasse: Spjældaktuatoren er beskyttet mod drypvand og indtrængen af faste partikler, hvilket gør den egnet til brug i beskyttede indendørs installationer som luftbehandlingsaggregater og ventilationssystemer.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universale klemring, som passer til akseldiametre fra 6 til 12,7 mm. Akslen skal være mindst 84 mm lang og stikke mindst 20 mm ud. En medfølgende drejebelastningssikring forhindrer, at aktuatoren bevæger sig sammen med akslen. Drejeretningen for både motor og fjederretur indstilles via monteringsretningen (L/R). Drejevinklen justeres mekanisk ved stop op til maks. 95°. TF24 har ikke manuel justering. Den elektriske tilslutning foregår via et fast kabel på 1 meter med to ledere på 0,75 mm². Aktuatoren er vedligeholdelsesfri og kan anvendes til åben/luk-styring af små luftspjældssektioner i ventilationsenheder, fancoil-enheder, mindre luftbehandlingsaggregater og nødventilationsspjæld i erhvervs- og boliginstallationer.

Brand:	Belimo
Kategori	Belimo spjældmotor
GTIN	7630498115677
Producentens varenummer	TF24
Artikel nummer	23010064

Specifikationer

Kategorikode	101

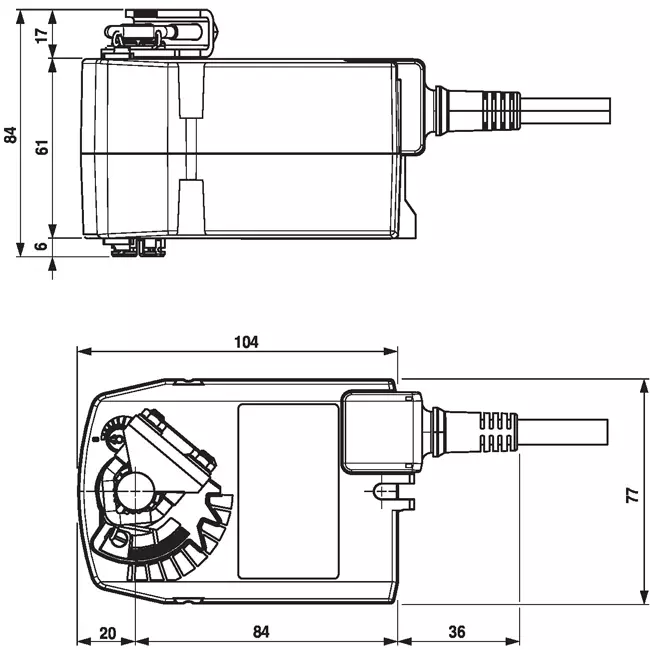

Bredde	120 mm
Højde	85 mm
Dybde	200 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP42
Max. electric power input	5 A
Control signal	2-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	None
Torque	2.5 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	2.5 W
Regulation type on/off	Nej
Energy consumption at rest	1.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Nej
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Nej
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
