Gode pointer

Sensorkabel på 6 meter
Skiftepunkt -10 til +15 °C
Omskiftelig op til 16 A - 230 V AC
IP65-beskyttelsesklasse

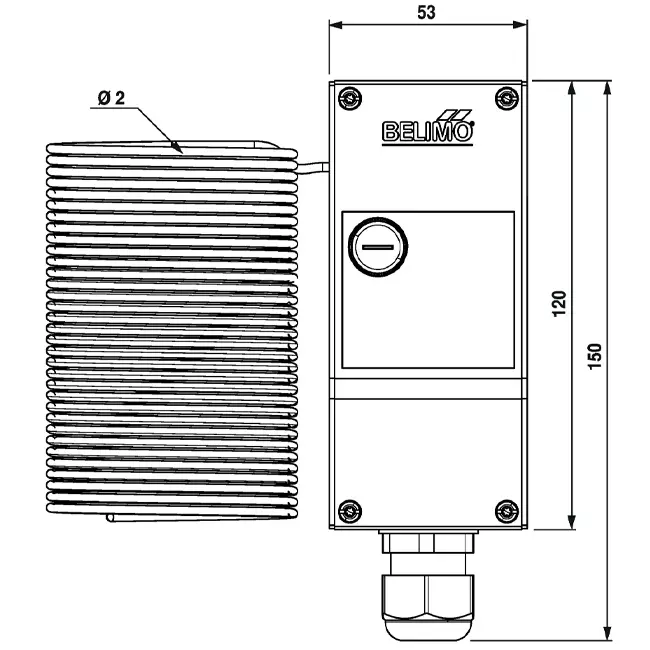

Belimo frostbeskyttelse SPDT - AR - 6 meter - 01ATS-1050B

Belimo 01ATS-1050B er en frostbeskyttelse til ventilations- og airconditioningsystemer. Enheden overvåger temperaturen på vand- og luftvarmere og beskytter køleribber samt varmebatterier mod frostskader. Når temperaturen i kanalen falder under den indstillede tærskelværdi, skifter den enkle omskifterkontakt (SPDT) automatisk, hvilket kan aktivere en sikkerhedsforanstaltning, såsom lukning af spjældet eller aktivering af alarm. Belimo frostbeskyttelsen har en automatisk nulstillingsfunktion: Når temperaturen stiger tilstrækkeligt igen, nulstiller enheden automatisk uden manuel indgriben.

Fordele og funktioner

Sensorledning på 6 meter: Den lange sensorledning dækker en stor del af luftkanalen, hvilket sikrer, at lokale kuldebroer eller punktkøling registreres, så frostskader effektivt forebygges.
Automatisk nulstilling: Efter temperaturgenopretning genoptager installationen automatisk driften uden behov for yderligere vedligeholdelse eller manuel betjening.
Indstilleligt kontaktsætpunkt (-10 til +15°C): Det ønskede niveau kan nemt indstilles lokalt, standardindstillingen er 5°C.
IP65 kapsling: Fuldt støvtæt og stænkvandsbeskyttet, velegnet til brug i fugtige tekniske rum.
Høj kontaktkapacitet: Omskifteren understøtter belastninger op til 16 A ved 230 V AC, hvilket sikrer pålidelig drift.

Effektiv frostbeskyttelse

Sensorens tidskonstant er under 25 sekunder ved en lufthastighed på 1 m/s i kanalen. Det betyder, at frostbeskyttelsen reagerer hurtigt på pludselige temperaturfald og igangsætter beskyttelsesforanstaltningen rettidigt, før der kan opstå kondens eller isdannelse i varmebatteriet. En indkoblingshysteres på 1,5 K forhindrer ustabil adfærd og sikrer, at systemet ikke konstant skifter omkring setpunktet.

Installation, vedligeholdelse og anvendelser

Belimo frostbeskyttelsen leveres med et monteringssæt bestående af seks beslag til nem fastgørelse i kanalen. Sensorledningen føres i et zigzag-mønster gennem kanalens tværsnit, så hele luftstrømmen effektivt overvåges. Tilslutningen sker via fjederklemmer op til 2,5 mm², med kabelindføring M20x1,5 til kabler med en diameter på 6 til 12 mm. Denne frostbeskyttelse anvendes i varme- og ventilationscentraler, ved luftbehandlingsenheder samt ved udeluftindtag i både bolig- og erhvervsbyggeri.
