Gode pointer

8 justerbare måleområder
Måleområde: -50 til +250 °C
Fleksibelt kabel til mellemrum
IP65-beskyttelsesgrad

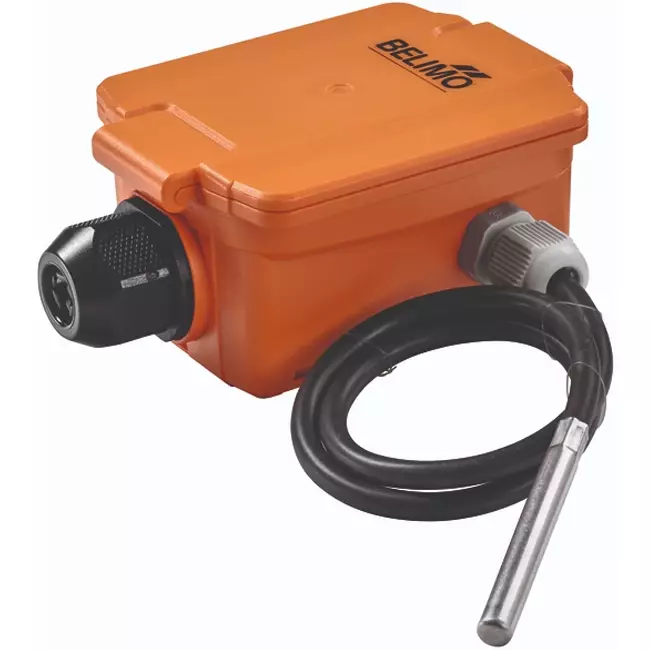

Belimo kabeltemperatursensor 4-20 mA - sonde 50x6 mm - 2 meter - 22CT-14H

Belimo 22CT-14H er en aktiv kabeltemperatursensor udviklet til måling af temperaturer i både luftkanaler og rør. Sensoren er udstyret med en sonde i rustfrit stål og et specialkabel til installationsrum, hvilket gør det muligt nemt at montere sensoren selv i svært tilgængelige installationssteder. PT1000 klasse AA sensorsensoren sikrer en præcis måling, mens 4-20 mA udgangssignalet fungerer pålideligt over lange kabellængder. Med otte justerbare måleområder er sensoren bredt anvendelig i forskellige HVAC-applikationer.

Fordele og funktioner

Aktivt 4-20 mA udgangssignal: Strømudgangen er modstandsdygtig over for interferens på kablingen og egnet til tilslutning til næsten alle gængse styresystemer og bygningsautomationssystemer.
PT1000 klasse AA sensorsensor: Sikrer en stabil og præcis temperaturmåling med en nøjagtighed på ±0,5°C ved 21°C.
Egnede til både luft og vand: Sensoren kan anvendes i både luftkanaler og rør, hvilket gør den alsidig i mange HVAC-anvendelser.
Otte justerbare måleområder: Via en stikbro kan otte måleområder vælges, fra -50 til +250°C, tilpasset den specifikke applikation. Fabriksindstillingen er 0 til +160°C.
Specialkabel til installationsrum: Det fleksible 2 meter lange kabel muliggør montering på svært tilgængelige steder i installationer.
IP65 / NEMA 4X beskyttelsesklasse: Fuld beskyttelse mod støv og vandstråler, egnet til brug i teknikrum og fugtige miljøer.

Installation, vedligeholdelse og anvendelser

Sonden i rustfrit stål med en længde på 50 mm og en diameter på 6 mm er direkte egnet til montering i luftkanaler. Den elektriske tilslutning sker via en afbrydelig klemrække (maks. 2,5 mm²). Sensoren kan anvendes i luftbehandlingsanlæg, rørnetværk og klimaanlæg i erhvervs- og industribygninger.

Praktiske oplysninger

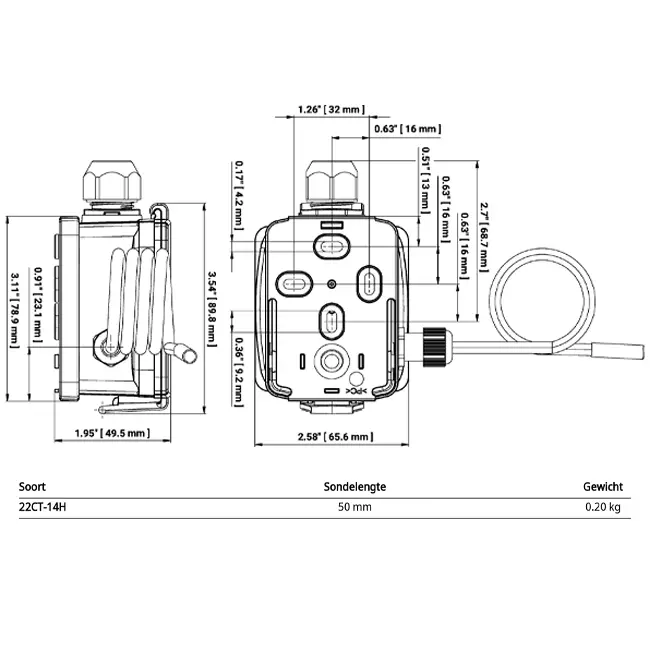

Sensoren er udstyret med en sonde i rustfrit stål, 50 mm lang og 6 mm i diameter, med en fast tilslutningskabel på 2 meter. Medietemperaturen må variere fra -50 til +180°C. Den nominelle spænding er DC 24 V. Sensoren vejer 0,20 kg og har et UV-resistent polykarbonat kabinet med NBR-tætning.

Brand:	Belimo
Kategori	Sensorer og regulatorer
GTIN	7630498101014
Producentens varenummer	22CT-14H
Artikel nummer	23010046

Specifikationer

Kategorikode	101
With mounting material	Ja
Suitable for wall mounting	Nej
Suitable for ceiling mounting	Nej
Suitable for duct mounting	Ja
Suitable for tube mounting	Ja
Suitable for air	Ja
Suitable for liquids	Ja
Suitable for gases	Nej
With housing	Ja
Cover attachment	Screwed
Sensor element inside housing	Nej
Sensor element outside housing	Ja
Fixed cable to sensor	Ja
Cable length	2 m
Sensor length	50 mm
Insert length	50 mm
Diameter sensor element	6 mm
Material element	Stainless steel
Technology	Other
Active temperature measurement	Ja
Passive temperature measurement	Nej
Average temperature measuring	Nej
Number of measuring points	1
Measurement of CO2	Nej
Measurement of VOC	Nej
Measurement of relative air humidity	Nej
Measurement of absolute air humidity	Nej
Enthalpy measurement	Nej
Measurement of dewpoint	Nej
Particulate matter measurement (PM)	Nej
Temperature measuring range (min)	-50 °C
Temperature measuring range (max)	250 °C
Number of measuring ranges	8
Offset setting possible	Ja
Trend representation	Nej
Error registration possible	Nej
Potentiometer with adjustment knob	Ja
Supporting protocol for BACnet	Nej
Supporting protocol for Modbus	Nej
Supporting protocol for MP (multi point)	Nej
Supporting protocol for KNX	Nej
LoRa technology	Nej
NFC (Near Field Communication)	Nej
Bluetooth	Nej
Wi-Fi-compatible	Nej
Wireless	Nej
With display	Nej
Rated supply voltage DC (min)	24 V
Rated supply voltage DC (max)	24 V
Number of output signals	1
Number of output ranges 4 mA ... 20 mA	1
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Scope of application	Immersion tube/duct
