Belimo rumstyringsmodul til CO₂, luftfugtighed og temperatur - ePaper touch display - MP-Bus - P-22RTM-1800D-1

Belimo rumstyringsmodul til CO₂, luftfugtighed og temperatur - ePaper touchdisplay - MP-Bus - P-22RTM-1800D-1

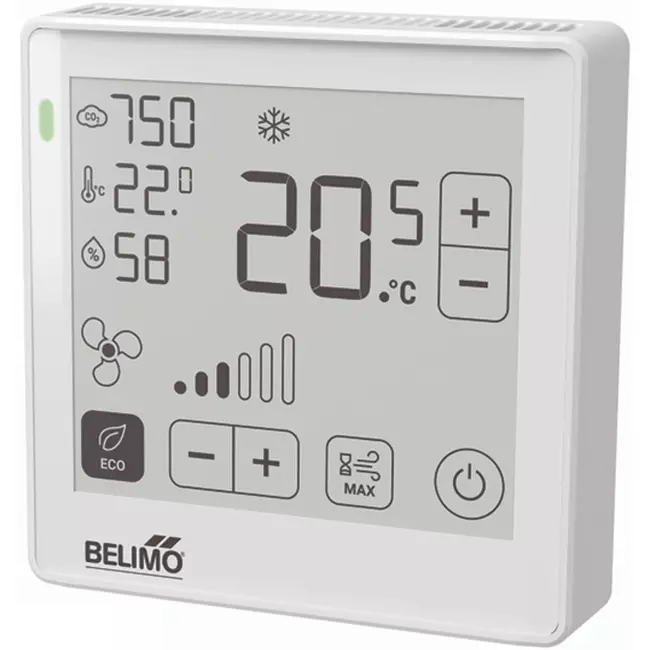

Belimo P-22RTM-1800D-1 er en rumstyringsmodul (RAL 9003) til samtidig måling af CO₂, relativ luftfugtighed og temperatur i opholdsrum, med indbygget ePaper touchdisplay til direkte visning og betjening. Det højkontrast-display (69 x 62 mm) reflekterer omgivelseslyset som papir, er letlæseligt under alle lysforhold og betjenes via berøringsfelter. Takket være MP-Bus-kommunikation og tre konfigurerbare analoge udgange integreres modulet problemfrit med eksisterende regulatorer fra andre producenter. CO₂-målingen benytter NDIR to-kanalsteknologi, hvilket eliminerer behovet for regelmæssig kalibrering med udeluft. Idriftsættelse og konfiguration foregår enkelt via Belimo Assistant 2 applikationen.

Fordele og funktioner

• ePaper touchdisplay: Det indbyggede højkontrastdisplay viser aktuelle måleværdier og systemstatus direkte på væggen og giver brugeren mulighed for at justere ønsket temperatur og blæserhastighed via berøringsfelter.
• Tredobbelt måling i én modul: Rumstyringsmodulet måler samtidigt CO₂ (0-2000 ppm), relativ luftfugtighed (0-100 % RH) og temperatur (0-50 °C), hvilket sparer kabling og installationsomkostninger sammenlignet med separate sensorer.
• NDIR to-kanals CO₂-teknologi: En indbygget referencekanal korrigerer automatisk måleafvigelsen, som opstår over tid i alle CO₂-sensorer, så regelmæssig kalibrering med udeluft ikke er nødvendig, også ved 24/7-tilstedeværelse.
• MP-Bus kommunikation: Op til 8 moduler kan tilsluttes på én MP-Bus, med strømforsyning og kommunikation via samme kabel, hvilket reducerer kablingsomkostninger markant.
• CO₂ trafiklys-funktion: Den indbyggede LED visualiserer luftkvaliteten med grøn, gul og rød, så brugerne hurtigt kan få indsigt i rummets ventilationsbehov.
• Tre konfigurerbare analoge udgange: De tre udgange kan indstilles til 0-10 V, 2-10 V, 0-5 V eller 4-20 mA, hvilket gør modulet kompatibelt med næsten alle eksisterende regulatorer.

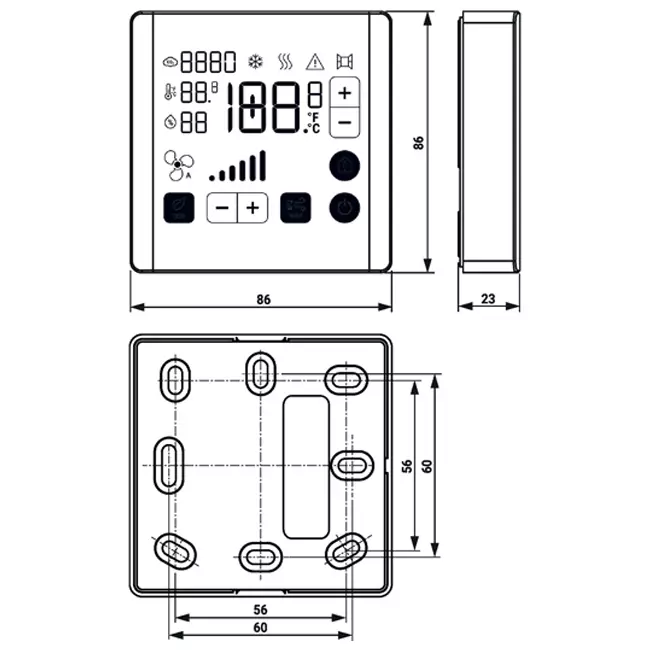

• Nem vægmontering: Montage på en standard indbygningsdåse med kabelemføring bagfra, ovenfra eller nedenfra, så kablingen kan føres synligt eller skjult i væggen.

Installation, vedligeholdelse og anvendelser

Modulet monteres på væggen med de medfølgende skruer, helst på en repræsentativ placering i rummet, fri for direkte sollys, træk og varmekilder. Den elektriske tilslutning foretages med fjederklemmer, der passer til kabler på 0,2 til 2,5 mm². Konfiguration af måleområder, analoge udgange, displayindhold og CO₂ trafiklys-funktion sker via Belimo Assistant 2 app’en. Det anbefales at genkalibrere CO₂-sensoren efter fem års brug. Rumstyringsmodulet er særdeles velegnet til ventilation i kontorer, mødelokaler, klasseværelser, hotelværelser samt sundhedsinstitutioner, hvor luftkvalitet, fugtkontrol og brugervenlig betjening er afgørende.
