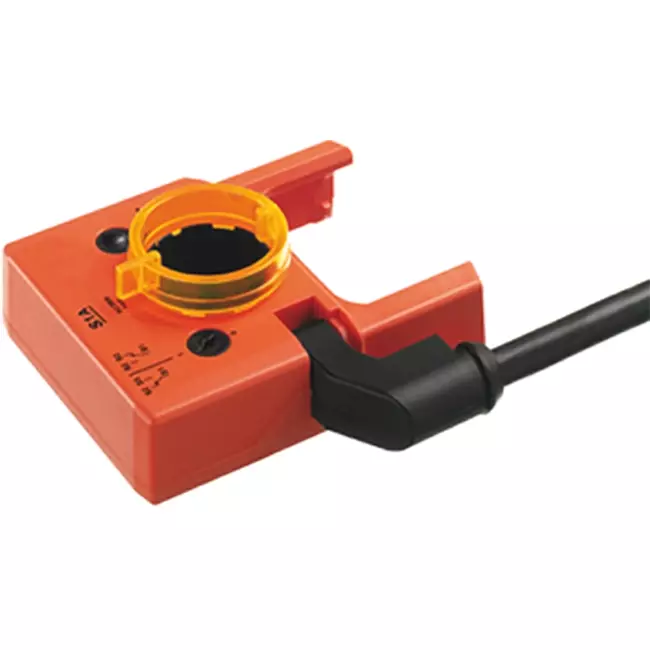

Belimo stikbar hjælpekontakt 1x omskifterkontakt - S1A

Belimo påsat hjælpekontakt 1x omskifterkontakt - S1A

Belimo S1A er en hjælpekontakt til spjæld- og roterende aktuatorer, som nemt tilføjer en skifte- eller positionsfeedbackfunktion til en eksisterende aktuator. Modulet tilkobles mekanisk på klemringen eller positionsindikatoren på aktuatoren og omsætter den aktuelle position direkte til et elektrisk kontaktsignal. Dette gør det muligt at overvåge ventilationsstillinger, styre installationer eller sende et signal til et bygningsstyringssystem, uden behov for en ekstra positionssensor. Skifttidspunktet kan frit indstilles over hele aktuatorens drejeområde.

Fordele og funktioner

• Indstillingsbart skiftepunkt: skifttidspunktet kan frit indstilles fra 0 til 100 % af drejeområdet, hvilket giver maksimal fleksibilitet i styring og overvågning
• Direkte mekanisk kobling: aktuatorens position omdannes uden forsinkelse eller afvigelse til et elektrisk kontaktsignal
• Bredt spændingsområde: omskifterkontakten (SPDT) er egnet til både AC- og DC-spænding fra 5 V DC op til 250 V AC og kan dermed anvendes i forskellige installationer
• Visuelt aflæselig: den aktuelle kontakttilstand kan altid aflæses direkte, hvilket gør indstilling og kontrol enkelt
• Forudkabbeleret: kontakten leveres med en 1 meter tilslutningskabel for en overskuelig og hurtig installation

Præcis omskiftning over hele området

Hjælpekontakten leverer et stabilt og pålideligt kontaktsignal uanset aktuatorens vinkelposition. Skifteeffekten er op til 3 A ved vekselstrøm og 0,5 A ved induktiv belastning, hvilket gør modulet velegnet til en bred vifte af signal- og styrekredsløb. Hjælpekontakten giver pr. indstilling én kontaktomkobling, hvor pilindikatoren på drejeknappen altid angiver den aktuelle kontakttilstand. Det gør indstilling nem og reproducerbar, også ved geninstallation eller udskiftning.

Installation, vedligeholdelse og anvendelser

Hjælpekontakten monteres direkte på aktuatoren via klemringen (spjældaktuatorer) eller positionsindikatoren (roterende aktuatorer) uden yderligere beslag eller hjælpemidler. Styresporene mellem hus og kontakt sikrer en korrekt tætnet montering, hvilket bidrager til beskyttelsesklasse IP54. Skifttidspunktet indstilles spændingsløst i tre trin: løs koblingen med manuel overtagelsesknap, drej aktuatoren til ønsket position, og juster drejeknappen på hjælpekontakten til ønsket skifteretning. Enheden er vedligeholdelsesfri og arbejder pålideligt ved en omgivelsestemperatur fra -30 til +50 °C. Hjælpekontakten er dermed velegnet til HVAC-applikationer i både erhvervsbyggeri og industri, hvor positionsovervågning eller kontaktfeedback spiller en central rolle i automatiseringen.
