Galvaniseret
45-graders bøjning

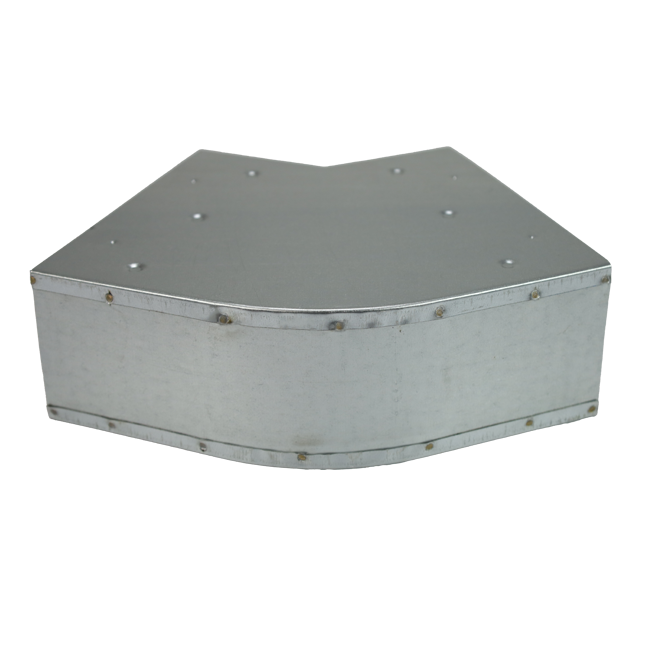

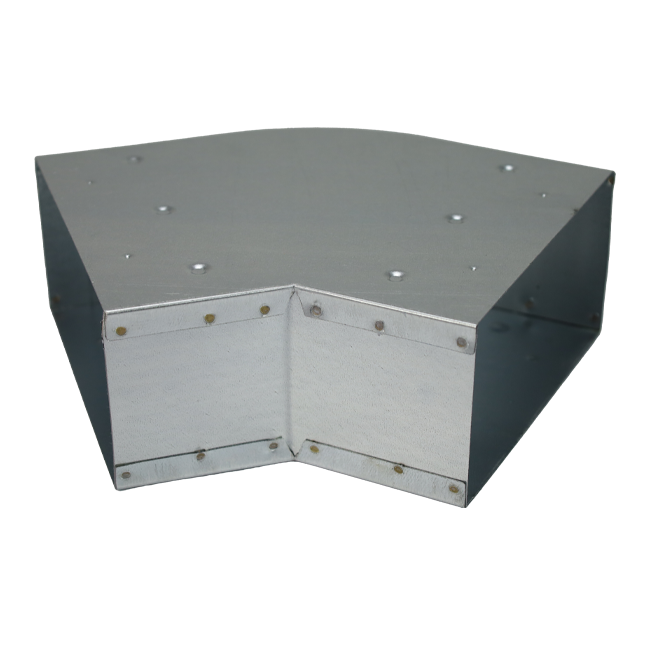

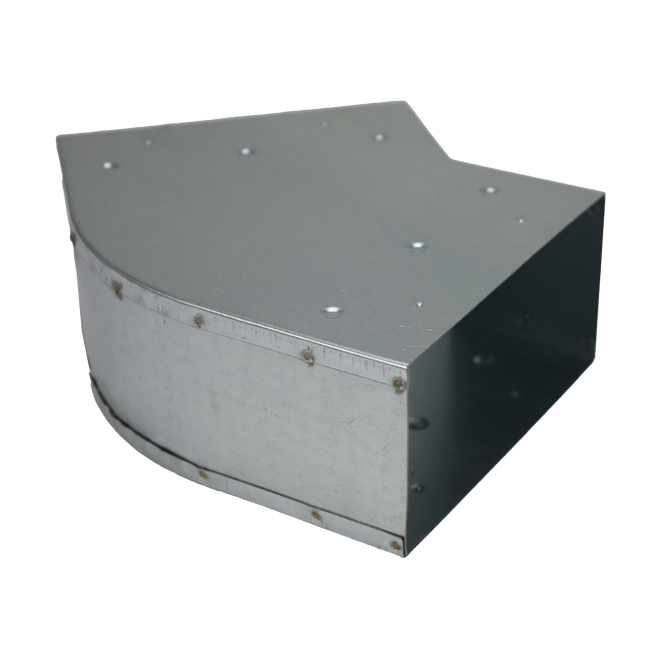

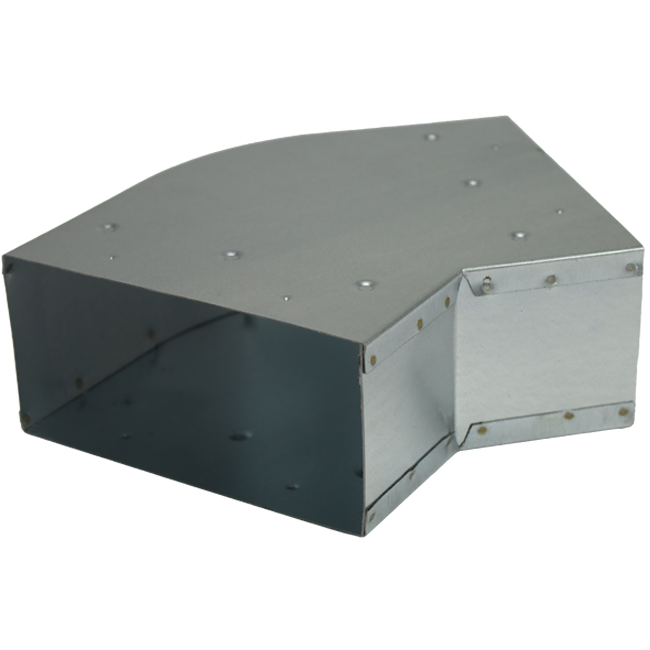

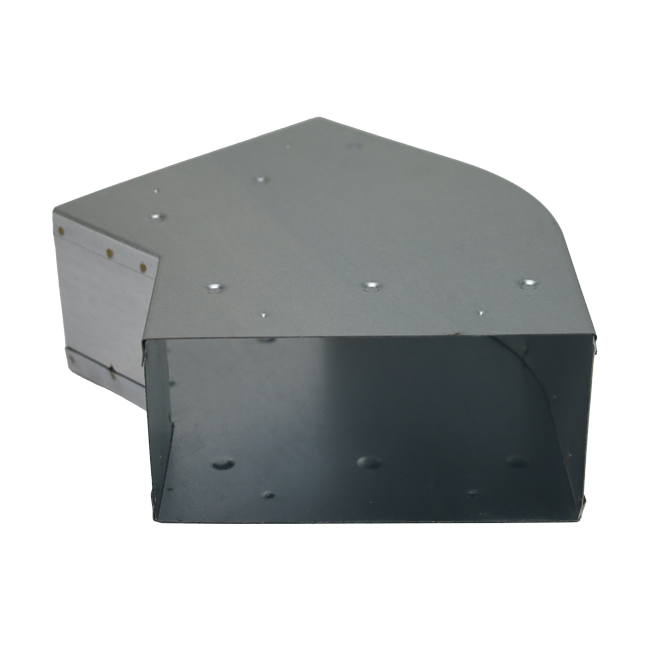

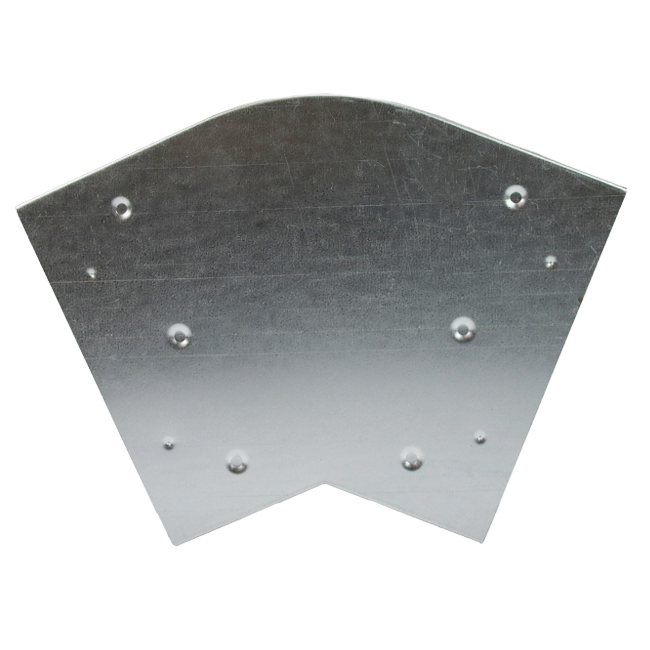

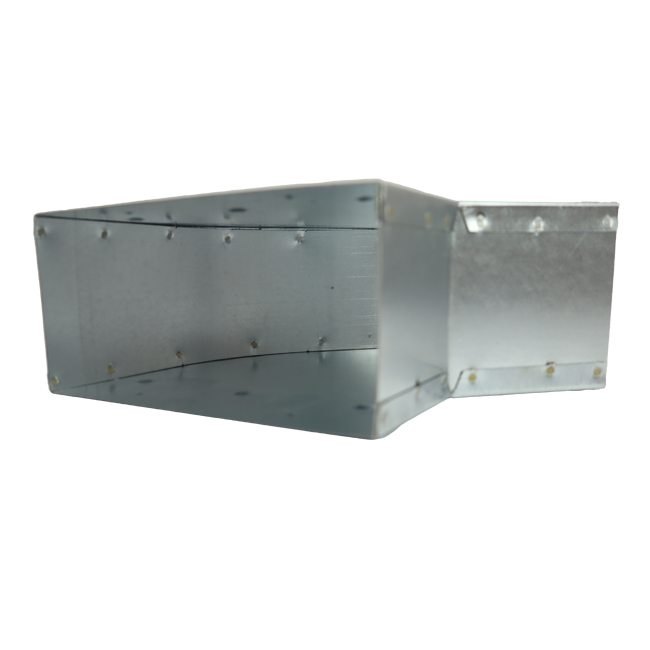

Galvaniseret 45 graders bøjning med dimensionerne 220x80 mm

Den 45-graders galvaniserede bøjning med målene 220x80 mm har en indløbsende, der falder direkte over en kanal, uden behov for et ekstra forbindelsesstykke til at forbinde bøjningen med en indløbskanal.

Indblæsningskanaler er ventilationskanaler, der integreres i et gulv eller beton for at muliggøre luftfordeling eller udsugning i bygninger. Disse fleksible produkter er designet til at være usynlige og bruges mest i nybyggeri og renoveringsprojekter. Desuden kan en indblæsningskanal bruges i vægge, gulve og/eller lofter. Kombineret med en lige kanal og forskellige fittings kan en ventilationskanal konstrueres efter behov. Der findes både runde og rektangulære kanaler. Nogle af fordelene ved kanaler er: effektiv luftgennemstrømning, pladsbesparelse, støjreduktion og designfleksibilitet.

Produktspecifikationer

Vores indblæsningskanaler er specielt designet til anvendelse i boligbyggeri og gulve, der svarer til boligbyggeri. Desuden er disse holdbare produkter fremstillet af galvaniseret stål af høj kvalitet. Dette stål er forsynet med en korrosionsbestandig zinkbelægning, der påføres i henhold til den pålidelige Sendzimir-proces, hvor der påføres et tosidet zinklag. Dette garanterer en robust og holdbar beskyttelse mod korrosion i overensstemmelse med standarderne NEN-EN 10346 og NEN-EN 10143.

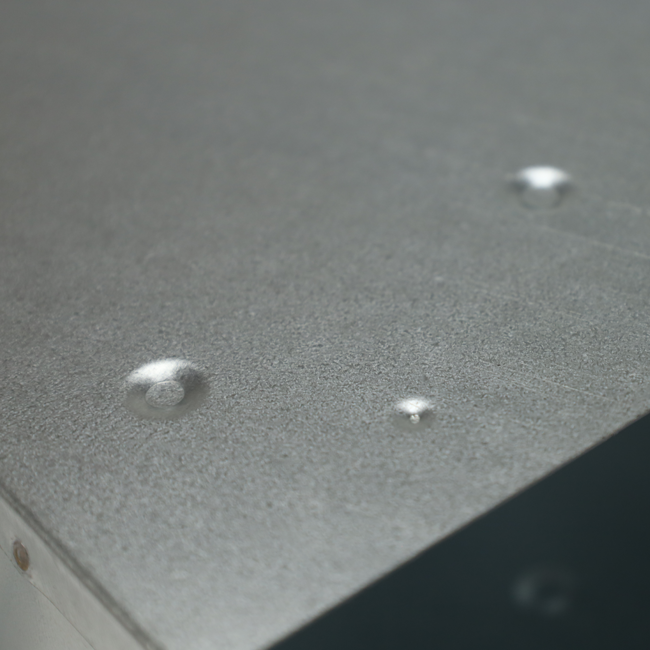

Afhængigt af luftkanalens dimensioner vælger vi den bedst egnede pladetykkelse for at sikre robusthed og funktionalitet. Til kanaler i størrelsen 170x80 mm bruges en pladetykkelse på 0,5 mm, mens de større størrelser som 220x80 mm mm og 300x80 mm udføres i en 0,6 mm plade. Tværsamlingerne i rektangulære indstøbningskanaler er udformet som glidesamlinger ved hjælp af et koblingsstykke. Disse samlinger er sikkert fastgjort med selvborende skruer. For at forhindre vand eller cement i at trænge ind i luftkanalen er samlingerne afsluttet med PVC-tape. Langsgående samlinger udføres med flanger eller punktsvejsede forbindelser. Disse egenskaber gør vores galvaniserede kollapsede luftkanaler til et pålideligt valg til byggeprojekter, hvor holdbarhed og kvalitet er altafgørende.

Brand:	Econox
Kategori	Fladkanal 220x80mm
GTIN	8719544040268
Producentens varenummer	10062022
Artikel nummer	10062022

Specifikationer

Kategorikode	179
Nominel kanalbredde	220 mm
Nominel kanalhøjde	82 mm
Forbindelse 1	Insteekeind
Forbindelse 2	Insteekeind
Model	Uninsulated duct
Working length connection 1	121 mm
Working length connection 2	120 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Max. overpressure	1000 Pa
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Outside colour	Zinc
Inner bend model	Smooth bend
Length of connection 1	165 mm
Length of connection 2	165 mm
Outer bend model	Smooth bend
Change of direction	Horizontal
Bend angle	45 °
