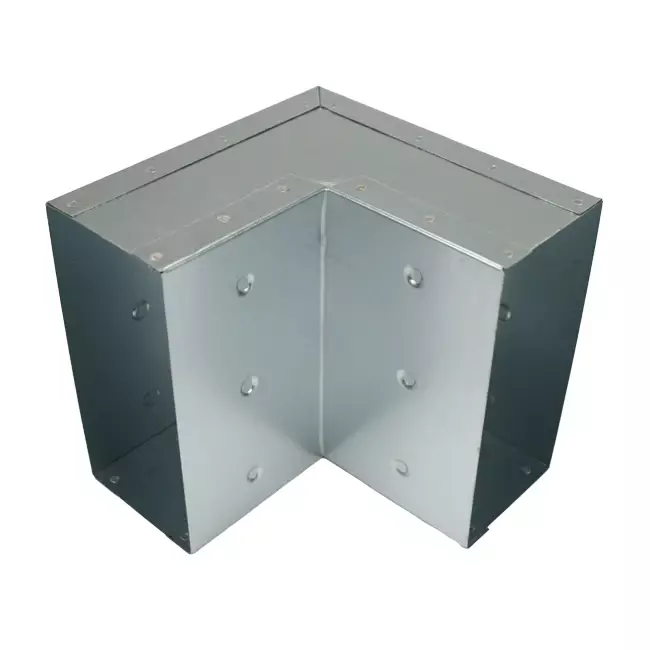

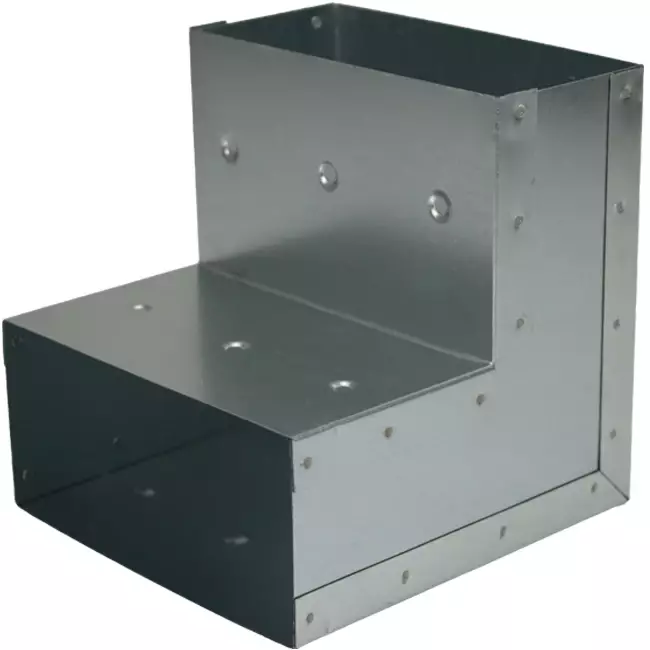

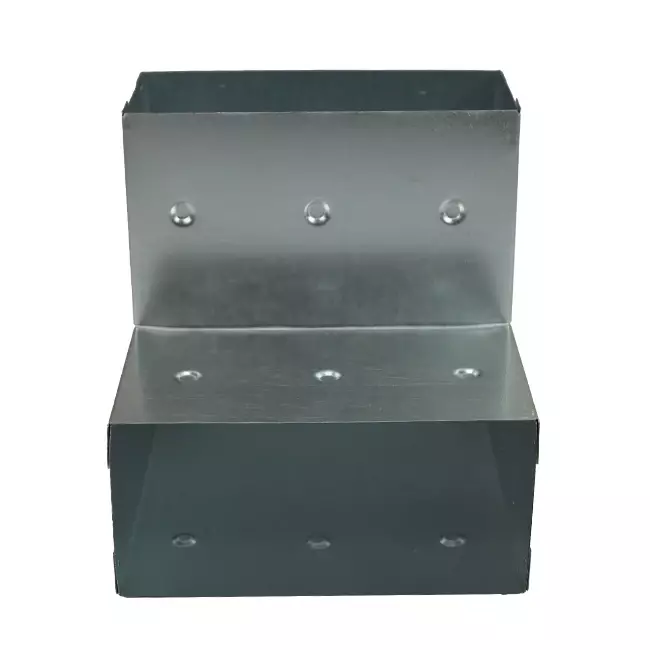

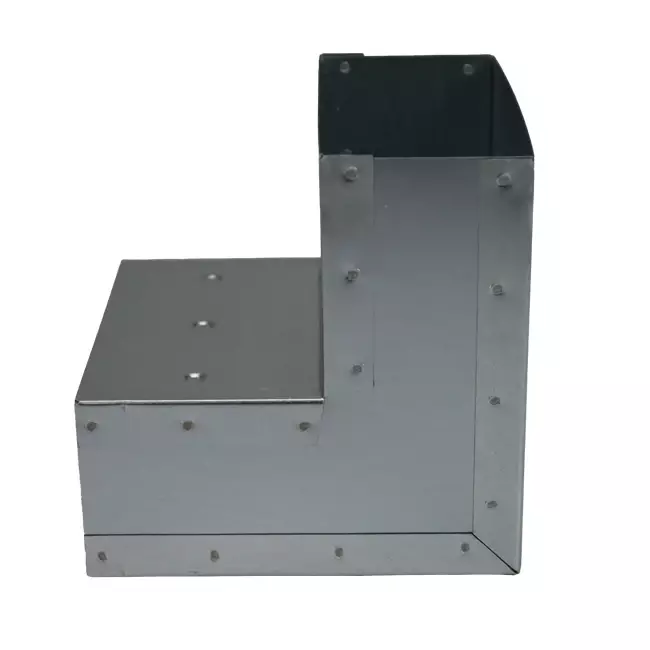

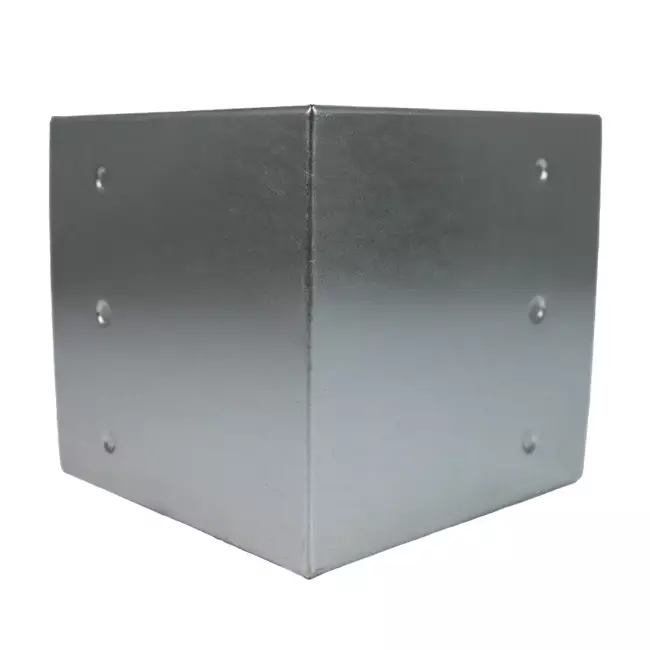

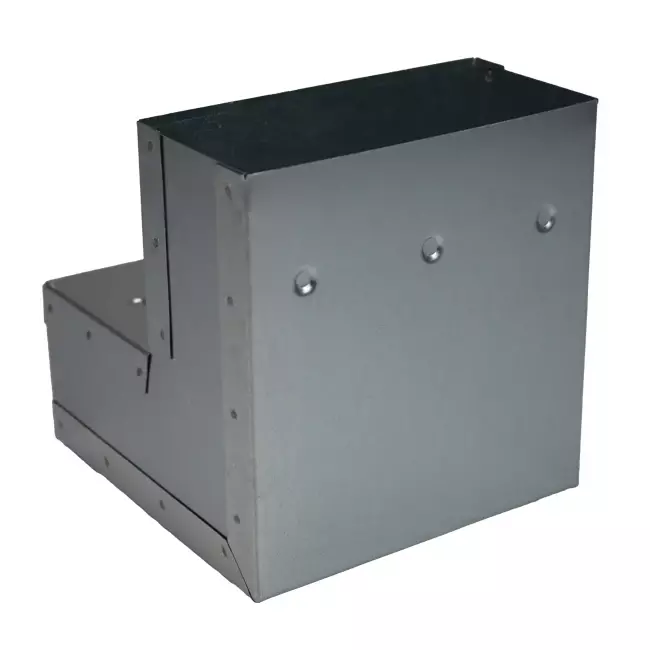

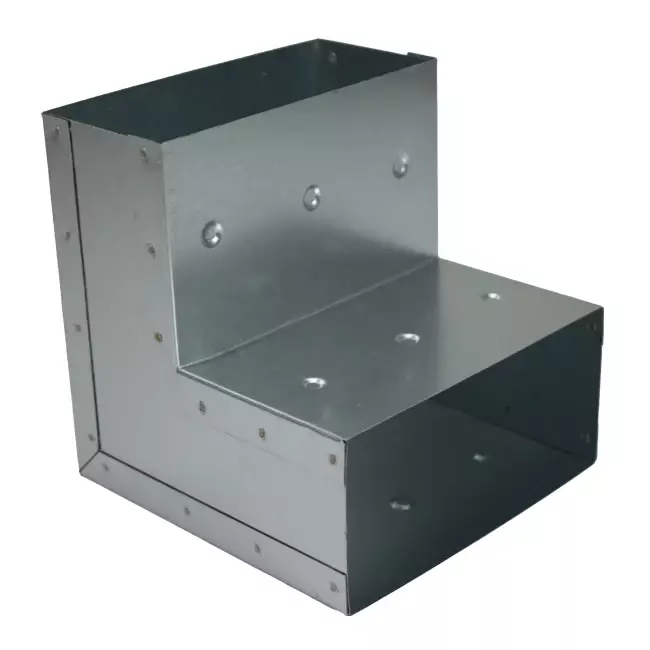

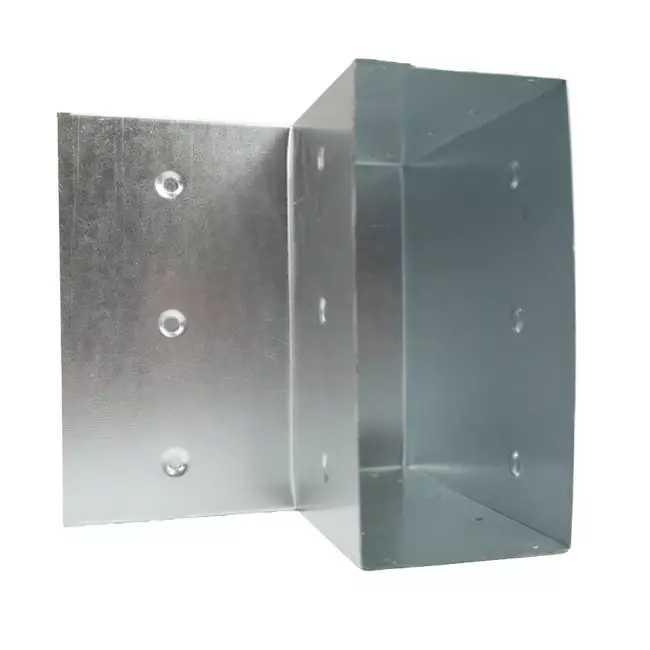

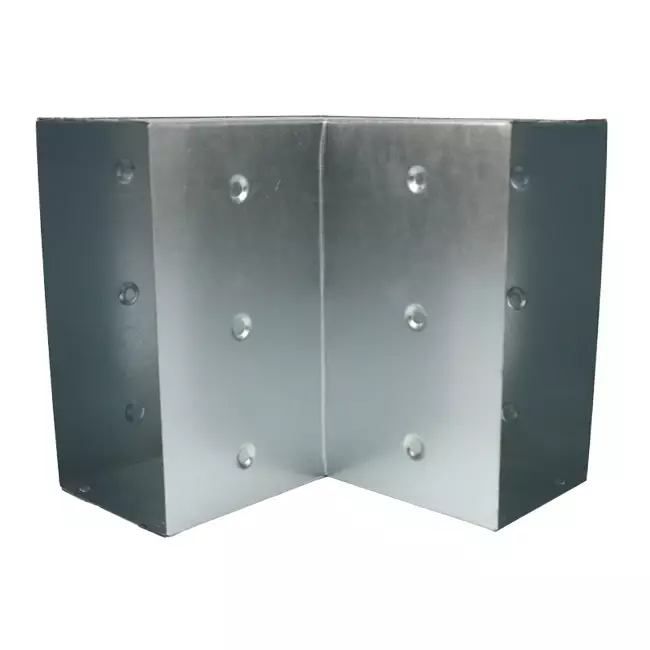

Galvaniseret bøjning 90 grader 170x80 mm

Denne galvaniserede bøjning i 90 grader med dimensioner 170x80 mm har en stikende ende, der falder direkte over et kanal, uden at der er brug for et ekstra forbindelsesstykke for at koble bøjningen til et indstøbningskanal.

Indstøbningskanaler er ventilationskanaler, der integreres i en gulv eller i beton for at muliggøre luftfordeling eller -udsugning i bygninger. Disse fleksible produkter er designet til at være usynlige og anvendes ofte i nybyggeri- og renoveringsprojekter. Desuden kan en indstøbningskanal bruges i vægge, gulve og/eller lofter. Kombineret med en lige indstøbningskanal og forskellige hjælpestykker kan et ventilationskanal etableres efter behov. Der findes både runde og rektangulære indstøbningskanaler. Nogle fordele ved indstøbningskanaler er: effektiv luftstrøm, pladsbesparelse, støjdæmpning og fleksibilitet i designet.

Produktspecifikationer

Vores indstøbningsluftkanaler er specielt designet til anvendelse i boligbyggeri og gulve, der er tilsvarende boligbyggeri. Derudover er disse holdbare produkter fremstillet af høj kvalitet galvaniseret stål. Dette stål er udstyret med en korrosionsbeskyttende zinkbelægning, der er påført i henhold til den pålidelige Sendzimir-proces, hvor en tosidet zinkbelægning påføres. Dette garanterer en robust og holdbar beskyttelse mod korrosion, i overensstemmelse med standarderne NEN-EN 10346 og NEN-EN 10143.

Afhængigt af dimensionerne på luftkanalen vælger vi den mest passende pladetykkelse for at sikre styrke og funktionalitet. For indstøbningskanaler i dimensionen 170x80 mm anvendes en pladetykkelse på 0,5 mm, mens de større dimensioner som 220x80 mm og 300x80 mm udføres i en 0,6 mm plade. De tværgående forbindelser i rektangulære indstøbningskanaler udføres som skydestik, hvor der anvendes et koblingsstykke. Disse forbindelser fastgøres solidt med selvborende skruer. For at forhindre, at vand eller cement trænger ind i luftkanalen, afsluttes forbindelserne med PVC tape. Langsforbindelser udføres i en falsforbindelse eller punkt-svejsning. Disse egenskaber gør vores galvaniserede indstøbningsluftkanaler til et pålideligt valg for byggeprojekter, hvor holdbarhed og kvalitet er i fokus.

Brand:	Econox
Kategori	Fladkanal 170x80mm
GTIN	8719544284631
Producentens varenummer	10064021
Artikel nummer	10064021

Specifikationer

Kategorikode	179
Nominel kanalbredde	172 mm
Nominel kanalhøjde	82 mm
Forbindelse 1	Insteekeind
Forbindelse 2	Insteekeind
Model	Uninsulated duct
Working length connection 1	103 mm
Working length connection 2	103 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Max. overpressure	1000 Pa
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Outside colour	Zinc
Inner bend model	Smooth bend
Length of connection 1	172 mm
Length of connection 2	172 mm
Outer bend model	Smooth bend
Change of direction	Vertical
Bend angle	90 °
