Ergovent rammeløs linjegitter til indbygning, 1050 mm, med tilslutningsdiameter 75 mm – modulopbygget – 2 slidser

Ergovent indstøbt rammeløst linjegitter 1050 mm med tilslutningsdiameter 75 mm - modulært - 2 spalter

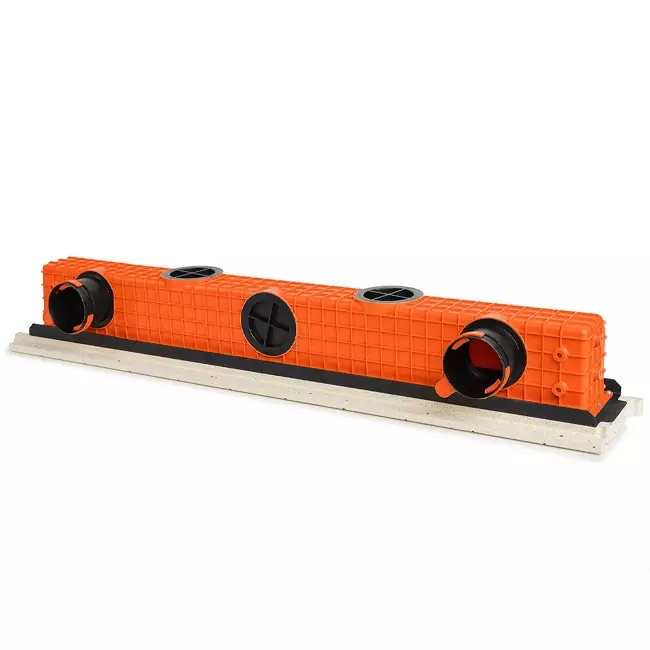

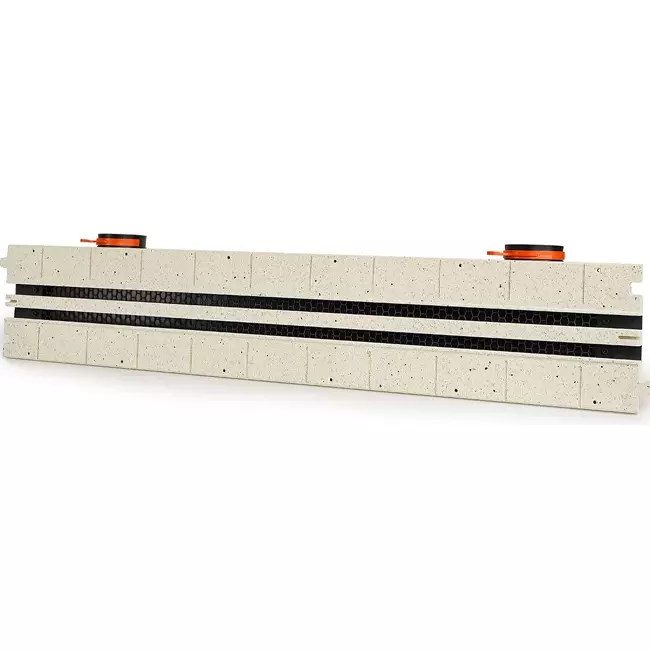

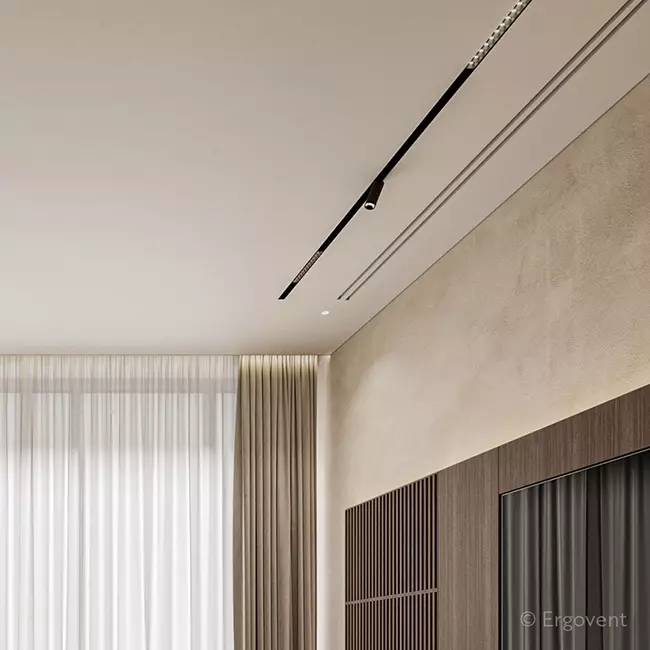

Ergovent indstøbt rammeløst linjegitter på 1050 mm er et lineært ventilationsgitter, specielt udviklet til indbygning i gipsplade lofter og vægge. Lineo Pro Puzzle skaber minimalistiske, diskrete spalter i overfladen, hvilket gør det næsten usynligt og sømløst integreret i indretningsdesignet. Ventilationsgitteret er designet til fleksible kunststofkanalsystemer med en tilslutningsdiameter på 75 eller 90 mm. Undersiden med to spalter er fremstillet af PVC, og plenumkammeret er lavet af EPP.

Montering af ventilationsgitteret

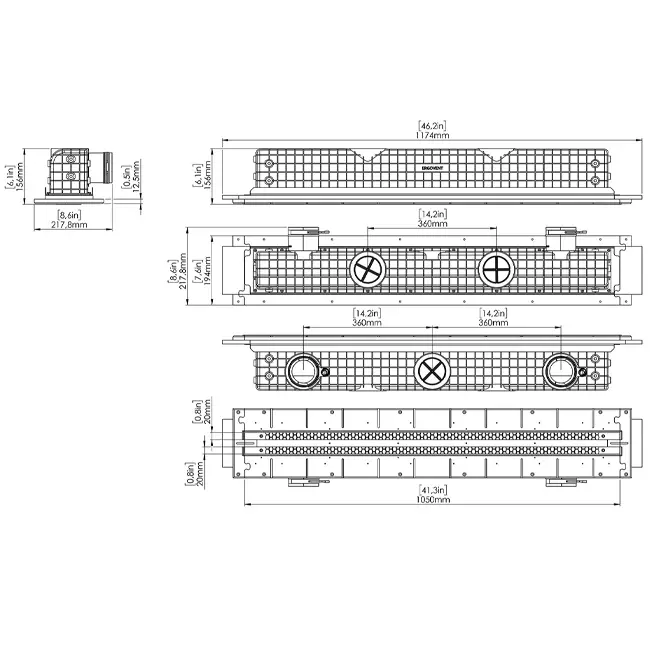

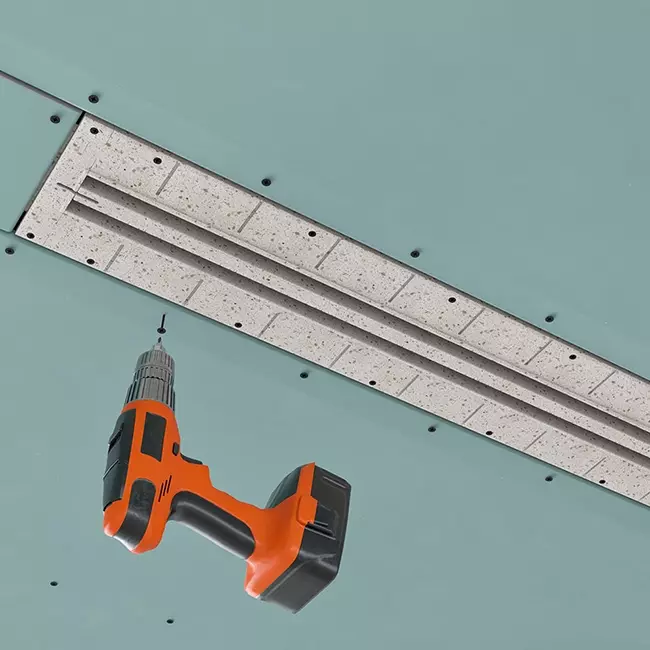

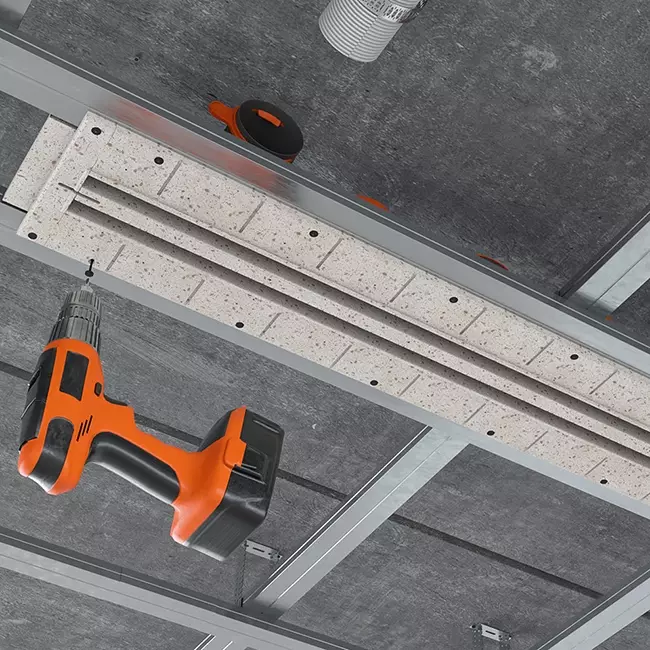

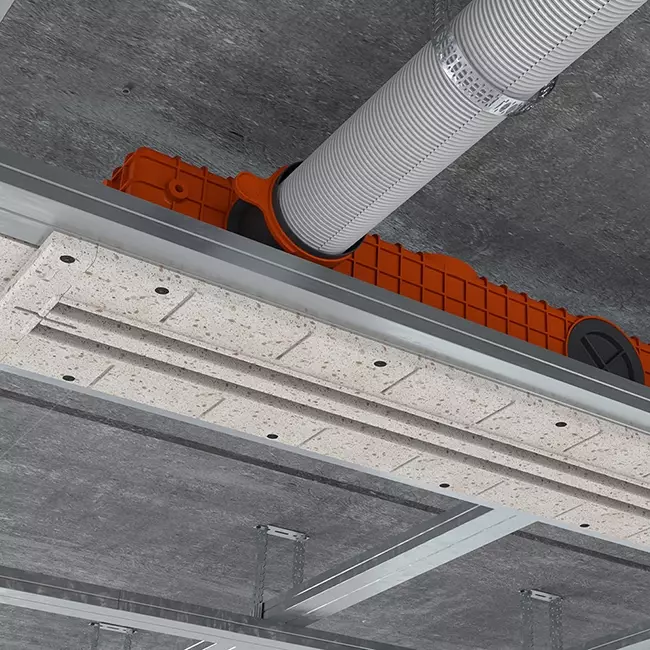

Lineo Pro Puzzle monteres på gipspladeprofiler og kan forbindes til længere, kontinuerlige ventilationsspalter. Puzzlesystemet klikker segmenterne let sammen og sikrer en stram, usynlig samling. For en god vedhæftning er det vigtigt først at rengøre overfladen samt eventuelle fuger for støv. For at undgå revnedannelse i finishen anbefales det at påføre et tyndt lag glasvæv over den synlige overflade af gitteret. Herefter kan der påføres en grundingsprimer på de områder, der skal spartles. Efter overfladebehandlingen, fastgørelse af gitteret og tilslutning til kanalsystemet, afsluttes hele installationen og males i samme farve som loftet for et rent og sømløst udseende. Lineo Pro Puzzle har en fast længde på 1050 mm og kan forlænges ved at sammenkoble flere Lineo Pro Puzzle gitre, mellemplader eller hjørneelementer. Kanalsamlinger eller afdækninger monteres med en 45 graders vinkel på bagsiden.

Standard, profil eller modulært?

• Lineo Pro Single (standard): Fritstående model til en enkelt, selvstændig tilslutning på en fleksibel ventilationskanal, som skal monteres direkte på betonloftet før opsætning af gipspladen.
• Lineo Pro Profile (profil): Fritstående model til en enkelt, selvstændig tilslutning på en fleksibel ventilationskanal, som kan monteres direkte på gipsrammen for hurtigere installation.
• Lineo Pro Puzzle (modulært): Modulært system til sammenkobling med andre indstøbt linjegitre, mellemplader eller hjørneelementer, som kan monteres direkte på gipsrammen for hurtigere montage.

Betjening

Lineo Pro Puzzle indeholder som standard en integreret luftreguleringsspjæld på bagsiden. Denne kan efter montage nemt justeres med en unbrakonøgle, så luftmængden pr. rum præcist kan afstemmes — uden brug af separate ventiler. Spjældet er egnet til både tilluft og fraluft, hvilket gør gitteret velegnet til mekaniske ventilationssystemer.
