Gode pointer

Den mest kompakte ventilator på markedet
Indbygget fugtsensor som standard
Den mest støjsvage i sin klasse
Kan udvides med RF-sensorer

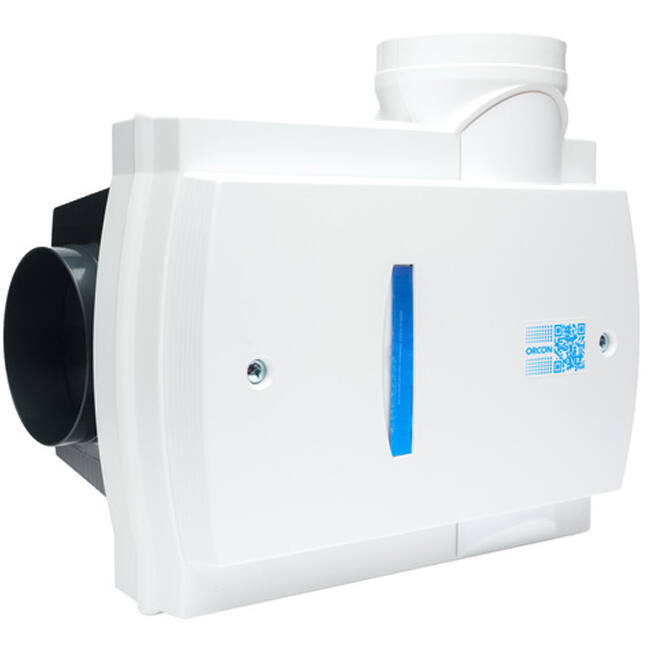

Orcon Compact-10RH

Orcon Compact-10RH er en mekanisk boligventilator med indbygget fugtsensor, udviklet til udskiftning og renovering i eksisterende boliger. Enheden registrerer fugtstigninger i hjemmet og aktiveres automatisk, så der ventileres mere præcist, når det er nødvendigt. Med dimensionerne 360 x 280 x 278 mm er det den mest kompakte boligventilator i sin klasse og passer også i de trangeste installationssituationer.

Fordele og funktioner

Indbygget fugtsensor: sensoren måler kontinuerligt luftfugtigheden og skifter automatisk ventilatoren til en højere ventilationsindstilling ved hurtige fugtstigninger, f.eks. efter bad eller madlavning.
Mest kompakte enhed i sin klasse: med en dybde på kun 27,8 cm passer Compact-10RH i installationssituationer, hvor andre enheder ikke kan være, hvilket forenkler renovering og udskiftning betydeligt.
Udvidbar til fuld efterspørgselsstyring: tilføj trådløst en CO2-sensor, fugtsensor eller bevægelsessensor via RF, uden ekstra fast ledningsføring, for at opgradere energimærket til B.
Fleksibel tilslutning: fire tilslutningsåbninger med ø125 mm, inklusive en bagtilslutning til direkte vægmontering, giver frihed ved installation i forskellige byggerier.
Op til 40 indstillingsmuligheder: via DIP-switches på printkortet kan luftmængden pr. ventilationsindstilling justeres præcist til den specifikke boligsituation.
Vedligeholdelsesvenlig og nem at rengøre: bajonetlukningen foran gør det hurtigt at åbne enheden for inspektion eller rengøring uden brug af værktøj.

Stille, kompakt og pålidelig

Compact-10RH leverer en maksimal luftstrøm på 355 m³/h ved 100 Pa og 320 m³/h ved 200 Pa, hvilket er tilstrækkeligt til fuld mekanisk ventilation af en standard enfamiliesbolig. Takket være den forbedrede motor er enheden den mest støjsvage boligventilator i sin klasse, hvilket direkte øger indekomforten. Med en vægt på kun 3,5 kg kan en person nemt løfte og placere enheden.

Installation, vedligeholdelse og anvendelser

Compact-10RH er ideel til udskiftning af et gammelt ventilationssystem i en eksisterende bolig. Enheden fastgøres med de medfølgende fire skruer og plugs på væg eller loft. Jordet netledning tilsluttes en standard vægstikdåse. Via DIP-switches indstilles alle ventilationsindstillinger til boligens behov med op til 40 kombinationer. Ønsker du senere at udvide med efterspørgselsstyring via CO2- eller fugtsensorer, kan disse tilsluttes trådløst via RF uden ændringer i ledningsføringen. Vedligeholdelsen begrænser sig til periodisk rengøring, hvor enheden hurtigt åbnes via bajonetlukningen.

Brand:	Orcon
Kategori	Orcon Compact 10
GTIN	08720701072718
Producentens varenummer	21100070
Artikel nummer	19130029

Specifikationer

Kategorikode	10
Max. air volume at 50 Pa	380 m³/h
Max. air volume at 100 Pa	355 m³/h
Max. air volume at 150 Pa	320 m³/h
Max. air volume at 200 Pa	280 m³/h
Max. air volume at 250 Pa	225 m³/h
Power consumption at max. air volume at 100 Pa	80 W
Frequency supply voltage (min)	50 Hz
Frequency supply voltage (max)	60 Hz
Supply voltage (min)	220 V
Supply voltage (max)	240 V
Max. nominal current	0.8 A
Sound power level	51 dB(A)
Type of motor	Electronically commutated (EC)
Electrical connection	Connecting cable with plug with protective contact
Energy efficiency class	E
Control signal	PWM (pulse-width-modulated)
Type of speed control	3 positions
Type of switch	Other
With wireless remote control	Nej
Suitable for wireless remote control	Ja
With wired control unit	Nej
Suitable for wired control unit	Nej
Suitable for requirement-controlled ventilation	Ja
With internal humidity (RH) sensor	Ja
With external humidity (RH) sensor	Nej
Suitable for (extra) humidity (RH) sensor	Nej
With internal carbon dioxide (CO2) sensor	Nej
With external carbon dioxide (CO2) sensor	Nej
Suitable for (extra) carbon dioxide (CO2) sensor	Ja
Detects volatile organic compounds	Nej
With pressure sensor	Nej
Suitable for (extra) pressure sensor	Nej
With constant volume flow control	Nej
With zone controller	Nej
Suitable for zone controller	Nej
Operation by app	Nej
With movement sensor	Nej
Suitable for movement sensor	Ja
Sensor controlled air flow	Nej
Number of suction connections	4
Max. number of wet zones	4
Forbindelse	Insteekeind
Nominal duct diameter suction side	125 mm
Nominal duct diameter exhaust air	125 mm
Nominal duct diameter sanitary connections	125 mm
Nominal duct diameter kitchen connections	125 mm
Suitable for wall mounting	Ja
Suitable for ceiling mounting	Ja
Suitable for mounting in suspended ceiling	Ja
Suitable for mounting in an attic	Ja
Suitable for floor mounting	Ja
Suitable for suspended mounting	Ja
Horizontal mounting	Ja
Vertical mounting	Ja
Rear connection	Ja
Dybde	335 mm
Højde	280 mm
Bredde	360 mm
Weight	3.77 kg
Housing material	Plastic
