Gode pointer

Termisk og støjreducerende løsning
Laserskåret
Isolatie 9mm
Tilslutning af tavle

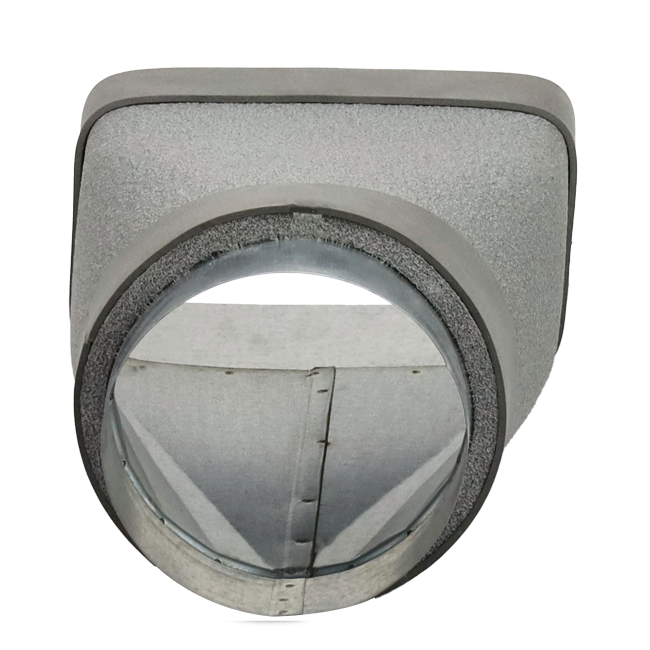

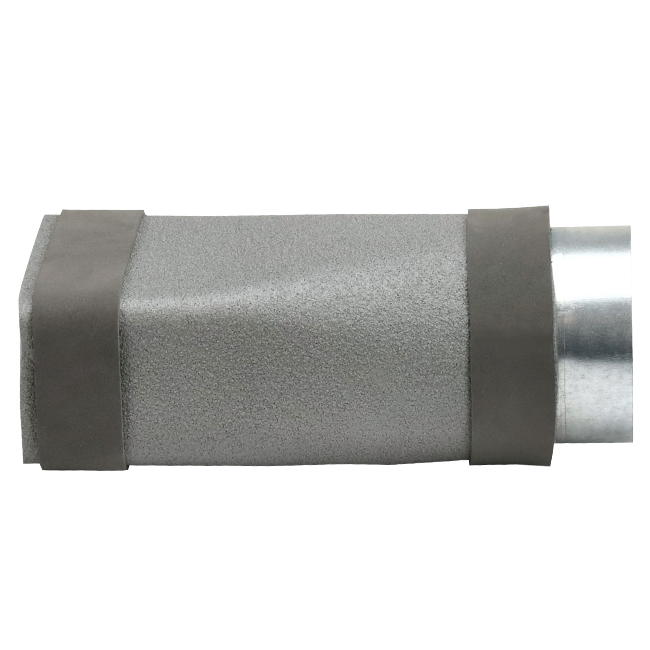

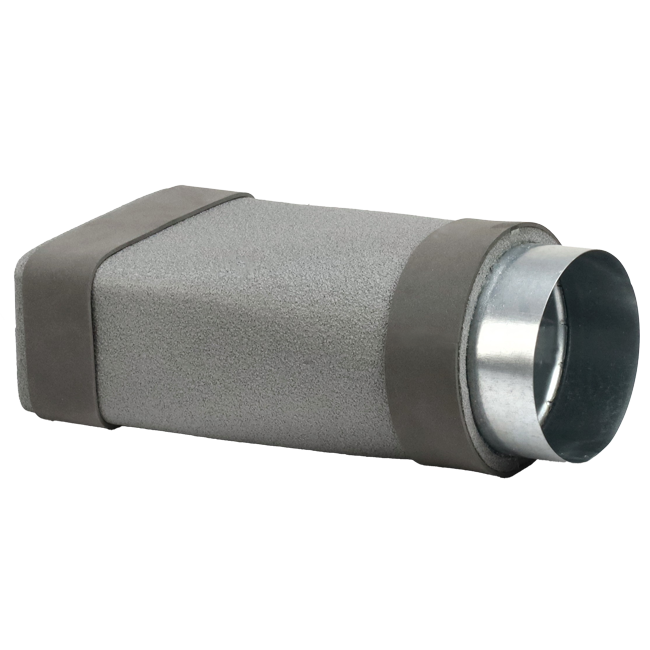

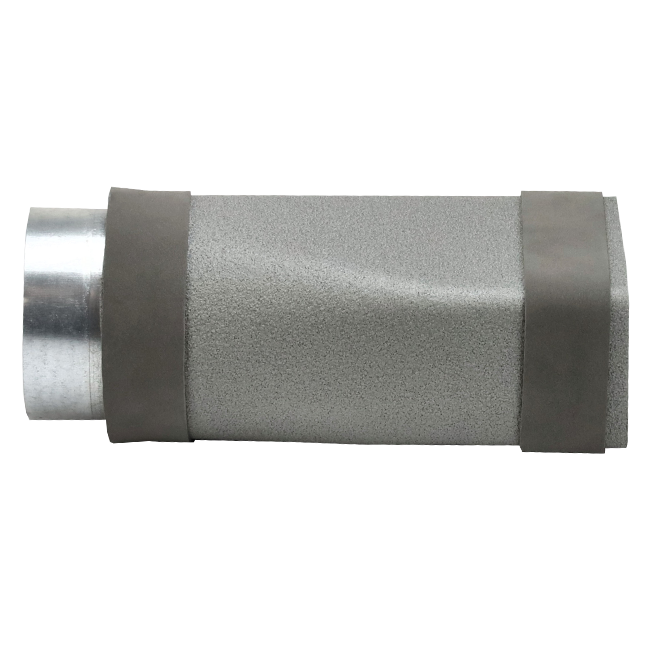

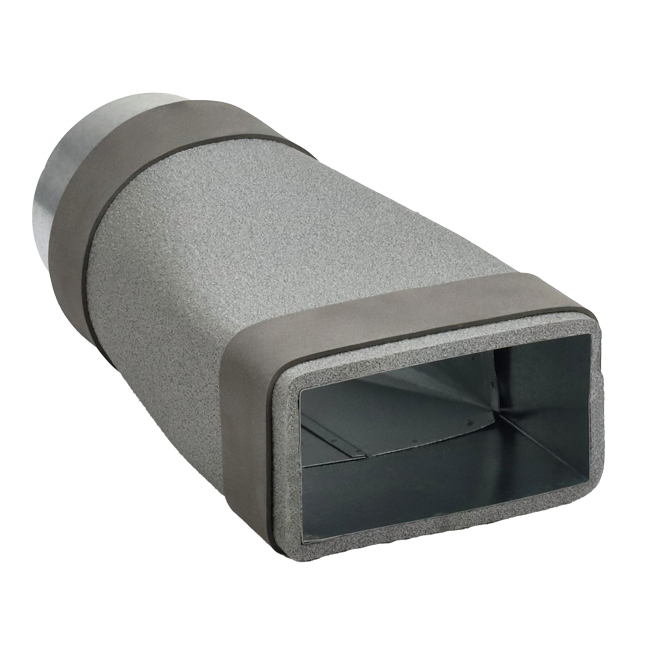

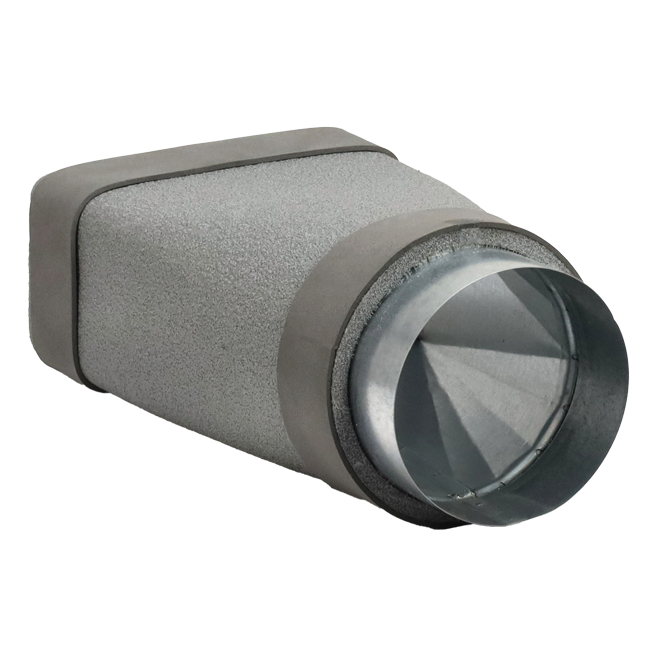

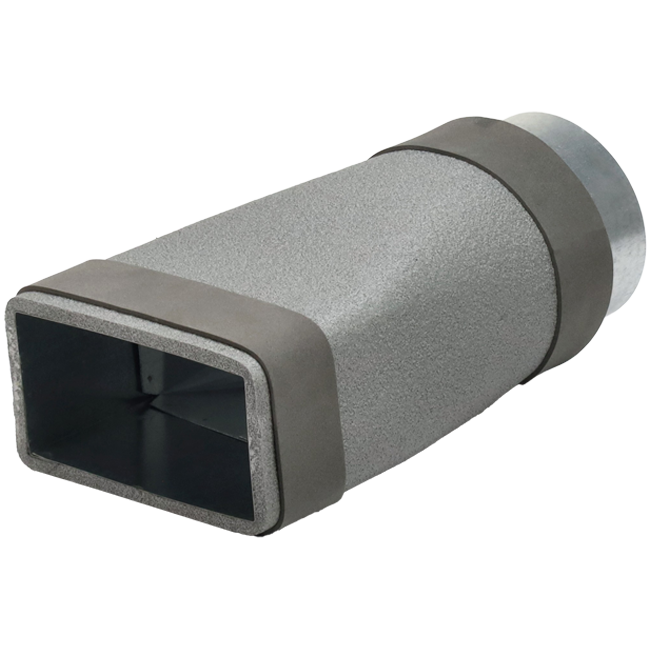

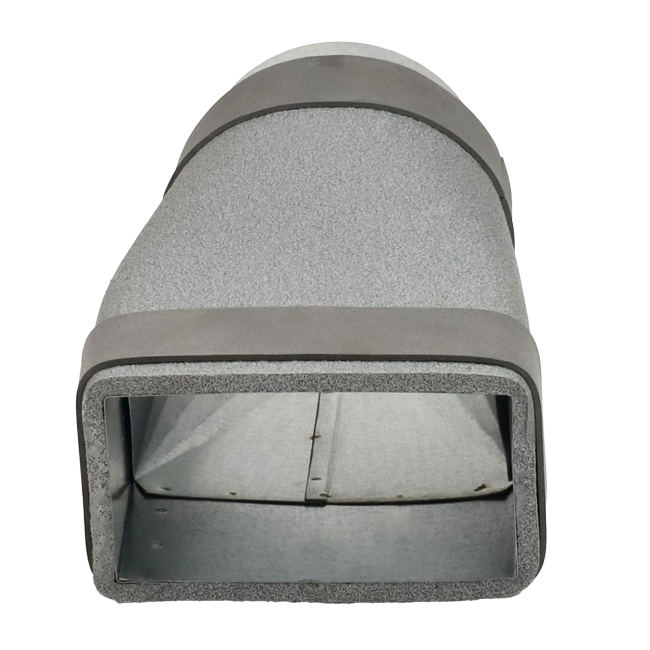

Galvaniseret isoleret overgangsstykke - 170mm x 80mm

Dette galvaniserede isolerede overgangsstykke med dimensioner 170mm x 80mm har en stikende ende, der falder direkte over et kanal, uden at der er behov for et ekstra forbindelsesstykke for at koble overgangsstykket til et indstøbningskanal.

Indstøbningskanaler er ventilationskanaler, der integreres i en gulv eller i beton for at muliggøre luftfordeling eller -udsugning i bygninger. Disse fleksible produkter er designet til at være usynlige og anvendes ofte i nybyggeri og renoveringsprojekter. Desuden kan en indstøbningskanal bruges i vægge, gulve og/eller lofter. Kombineret med en lige indstøbningskanal og forskellige hjælpestykker kan et ventilationskanal etableres efter behov. Der findes både runde og rektangulære indstøbningskanaler. Nogle fordele ved indstøbningskanaler er: effektiv luftstrøm, pladsbesparelse, støjreduktion og fleksibilitet i designet.

Produktspecifikationer

Vores isolerede indstøbnings luftkanaler er specielt designet til anvendelse i boligbyggeri og gulve, der er lig med boligbyggeri. Derudover er disse holdbare produkter fremstillet af højkvalitets galvaniseret stål. Dette stål er udstyret med en korrosionsbeskyttende zinkbelægning, der er påført i henhold til den pålidelige Sendzimir-proces, hvor en tosidet zinkbelægning påføres. Dette garanterer en robust og holdbar beskyttelse mod korrosion, i overensstemmelse med standarderne NEN-EN 10346 og NEN-EN 10143.

Afhængigt af dimensionerne på luftkanalen vælger vi den mest passende pladetykkelse for at sikre styrke og funktionalitet. For indstøbningskanaler i dimensionen 170x80 mm anvendes en pladetykkelse på 0,5 mm, mens de større dimensioner som 220x80 mm og 300x80 mm udføres i en 0,6 mm plade. Tværforbindelserne i rektangulære indstøbningskanaler udføres som skydestik, hvor der anvendes et koblingsstykke. Disse forbindelser fastgøres solidt med selvborende skruer. For at forhindre, at vand eller cement trænger ind i luftkanalen, afsluttes forbindelserne med PVC tape. Langsforbindelser udføres i en falsforbindelse eller punktlasforbindelse. Disse egenskaber gør vores galvaniserede indstøbnings luftkanaler til et pålideligt valg for byggeprojekter, hvor holdbarhed og kvalitet er i fokus.

Brand:	Econox
Kategori	Thermoduct Fladkanal 170x80mm
GTIN	8719544284778
Producentens varenummer	10064047
Artikel nummer	10064047

Specifikationer

Kategorikode	204
Forbindelse 1	Insteekeind
Forbindelse 2	Insteekeind
Længde	156 mm
Model	Externally insulated duct
Design form	Centric
Working length connection 1	128 mm
Working length connection 2	100 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Nominal duct width connection 1	172 mm
Nominal duct height connection 1	82 mm
Material duct	Steel
Material quality duct	Other
Pressed	Nej
Wall thickness duct	0.5 mm
Connection type connection 2	Round air duct
Production method	Longitudinal rebated joint
Insulation thickness	9 mm
Outside colour	Grey
Nominal duct diameter, connection 2	150 mm
Length of connection 1	28 mm
Length of connection 2	150 mm
Connection type connection 1	Rectangular air duct
Material insulation	Other
