Wavin Ventiza Bøjning 45 grader PVC oval 195x80 mm horisontal M/M 19710003

Gode pointer

Slagfast PVC

100 % genanvendelig

Nem installation

Lufttæthedsklasse ATC1

Wavin Ventiza Bøjning 45 grader PVC oval 195x80 mm horisontal M/M

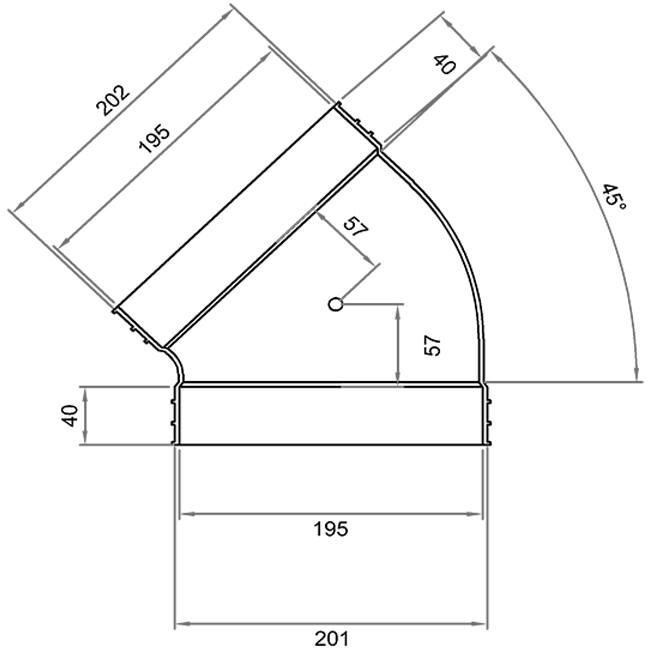

Denne PVC-bøjning på 45 grader med dimensionerne 195mm x 80mm (oval) er udstyret med en limmuffe på begge sider. Dette gør det muligt for bøjningen at passe direkte over en kanal uden behov for en ekstra forbindelsesdel til at koble den med den ovale indstøbningskanal.

De ovale kanaler og tilbehør har en installationshøjde på kun 90 mm (kanalhøjde 80 mm). Dette gør systemet velegnet ikke kun til indstøbningsanvendelser, men også til montering i nedhængte lofter eller andre pladsmæssige begrænsninger. Det robuste slagfaste PVC gør dem holdbare og i stand til at modstå belastningerne under betonstøbning.

Indstøbningskanaler er ventilationskanaler, der integreres i et gulv eller beton for at muliggøre luftfordeling eller -udsugning i bygninger. Disse fleksible produkter er designet til at være usynlige og bruges bredt i nybyggeri og renoveringsprojekter. Derudover kan en indstøbningskanal bruges i vægge, gulve og/eller lofter. Kombineret med en lige indstøbningskanal og forskellige tilbehør kan en ventilationskanal installeres efter behov. Der findes både ovale og rektangulære indstøbningskanaler. Fordelene ved indstøbningskanaler inkluderer: effektiv luftstrøm, pladsbesparelse, støjreduktion og fleksibilitet i design.

Kanaler og tilbehør: lufttæthed og holdbarhed

Kanalerne og tilbehøret opfylder den højeste lufttæthetsklasse, ATC1, som fastsat i NEN-EN 17192:2019. Dette betyder, at systemet er tre gange mere lufttæt end systemer med ATC2, hvilket svarer til LUKA lufttæthetsklasse D. Denne høje lufttæthed forbedrer både energieffektiviteten og luftkvaliteten.

Fordele ved lav vægmodstand

Takket være den lave vægmodstand i PVC er der mindre snavsaflejring, og friktionstabene er minimale. PVC har den laveste vægmodstand af alle ventilationskanaler, hvilket bidrager til optimal luftstrøm. Fleksible kanaler har derimod den højeste vægmodstand, selvom de udmærker sig ved fleksibilitet.

Kategorikode	245
Nominel kanalbredde	201 mm
Nominel kanalhøjde	80 mm
Forbindelse 1	Glued sleeve
Forbindelse 2	Glued sleeve
Med formonteret forsegling	Nej
Model	Other
Working length connection 1	58 mm
Working length connection 2	58 mm
Air tightness class according to EN 1751	D
Outer surface protection	Untreated
Embeddable in concrete	Ja
Inner surface protection	Untreated
Material duct	Plastic
Insert length	58 mm
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	2.8 mm
Production method	Seamless
Outside colour	Blue
Change of direction	Horizontal
Bend angle	45 °
Anti-bacterial treatment	Nej
Perforated inner wall	Nej
With push-on profile	Nej
Bend radius	140 mm
Bend model	Smooth bend
With push-on clamp	Nej
Heat resistance Rd	60 (m²⋅K)/W
