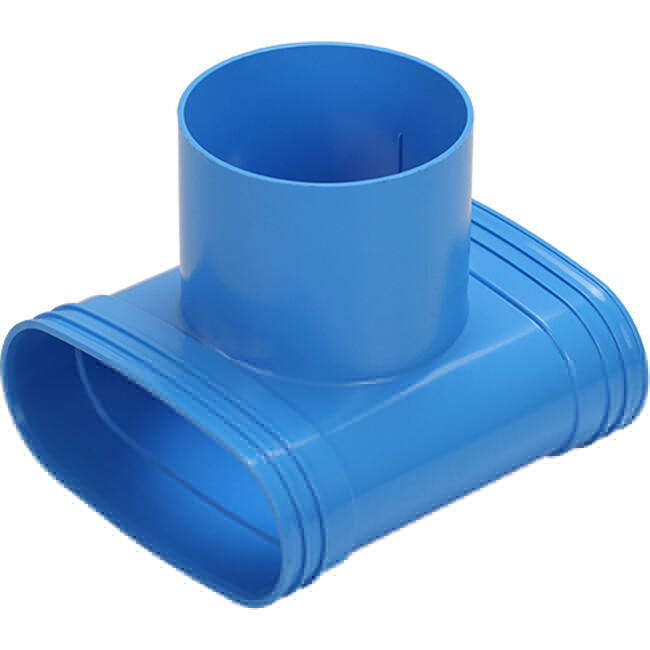

Wavin Ventiza T-stykke PVC ovalt 195x80x50 mm med diameter 125 mm M/M/M 19710014

Gode pointer

Slagfast PVC

100 % genanvendelig

Nem installation

Lufttæthedsklasse ATC1

Wavin Ventiza T-stykke PVC ovalt 195x80x50 mm med diameter 125 mm M/M/M

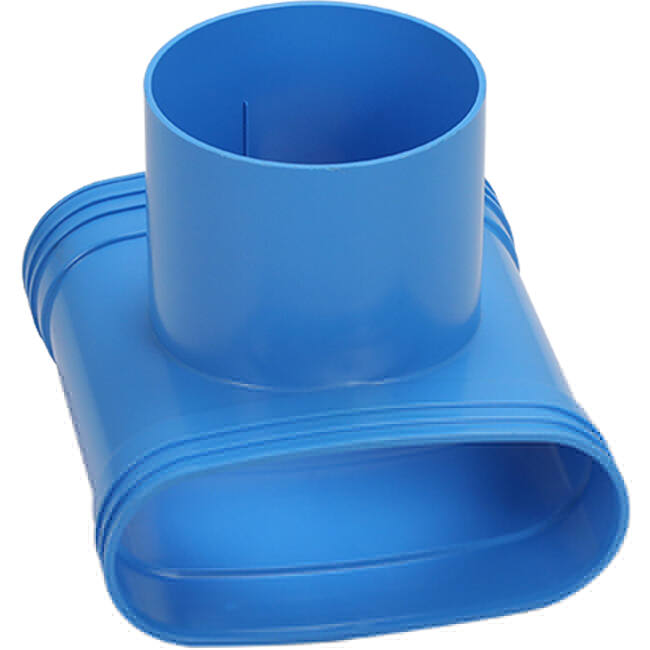

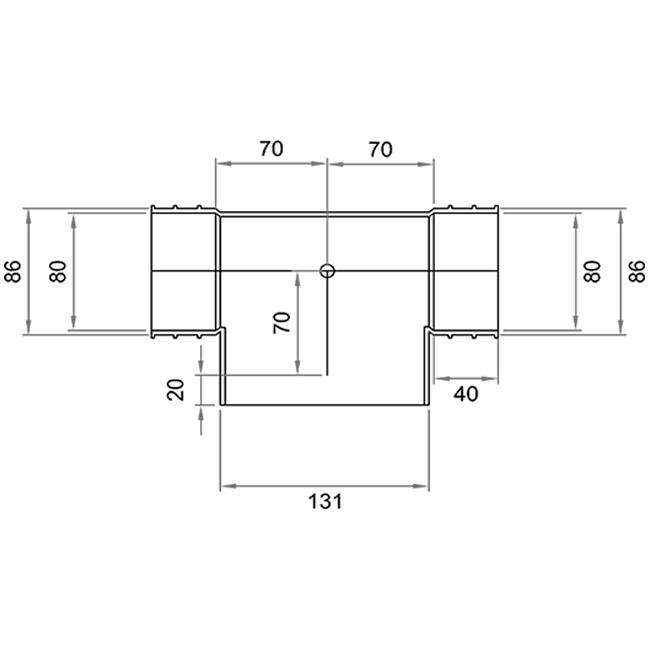

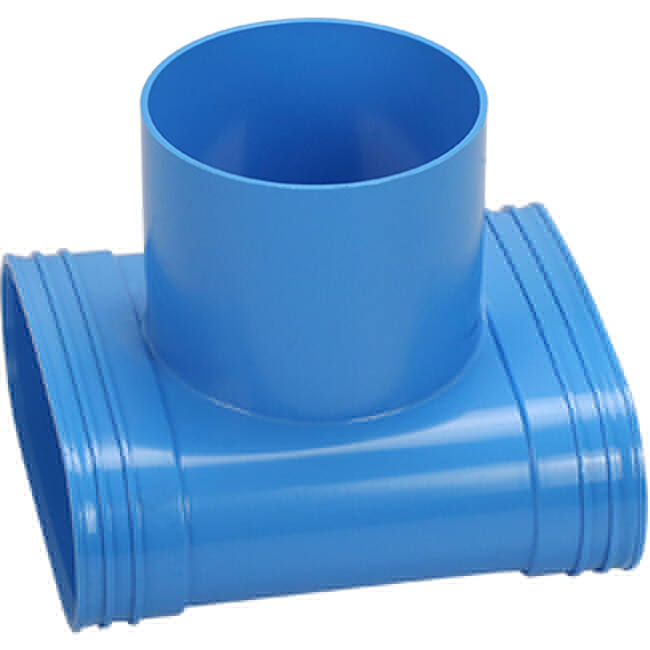

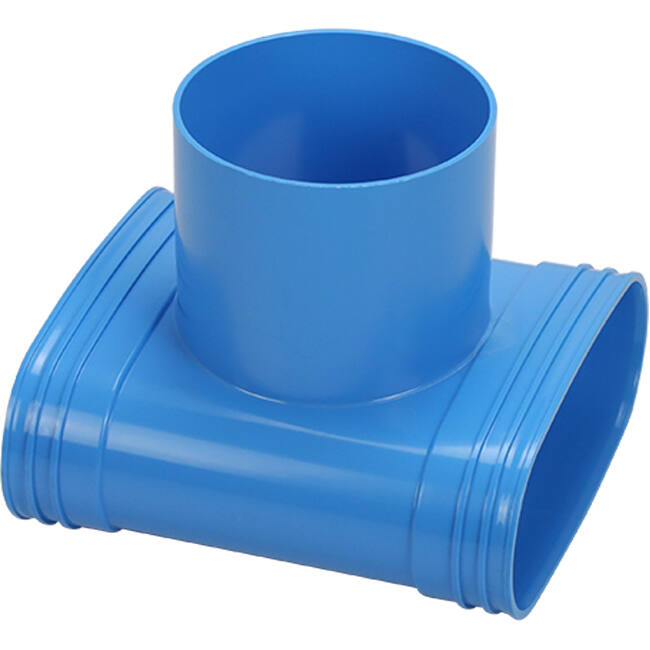

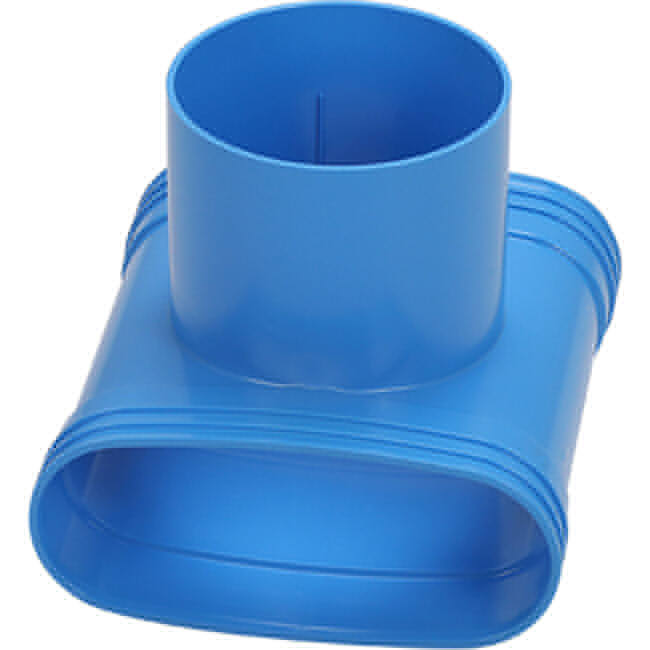

Dette PVC T-stykke i 90 graders vinkel med dimensionerne 195 mm x 80 mm (ovalt) har limmuffer på alle tre sider, som passer direkte over en kanal uden behov for en ekstra forbindelse til at koble det til indstøbningskanalen. Forbindelsen på bunden har en diameter på 125 mm og en arbejdshøjde på 50 mm.

De ovale kanaler og fittings har en installationshøjde på kun 90 mm (kanalhøjde 80 mm). Dette gør systemet velegnet ikke kun til indstøbning, men også til installation i nedhængte lofter eller andre områder med pladsmangel. Det robuste og slagfaste PVC gør dem holdbare og i stand til at modstå belastninger under støbning af beton.

Indstøbningskanaler er ventilationskanaler, der integreres i gulve eller beton for at muliggøre luftfordeling eller -udsugning i bygninger. Disse fleksible produkter er designet til at være usynlige og anvendes ofte i nybyggeri og renoveringsprojekter. Derudover kan en indstøbningskanal bruges i vægge, gulve og/eller lofter. Kombineret med en lige indstøbningskanal og forskellige fittings kan et ventilationssystem installeres efter behov. Der findes både runde og rektangulære indstøbningskanaler. Nogle fordele ved indstøbningskanaler inkluderer: effektiv luftstrøm, pladsbesparelse, støjreduktion og designfleksibilitet.

Kanaler og Fittings: Lufttæthed og Holdbarhed

Kanalerne og fittings opfylder den højeste lufttæthedsklasse, ATC1, som defineret i NEN-EN 17192:2019. Det betyder, at systemet er tre gange mere lufttæt end systemer med ATC2, hvilket svarer til LUKA lufttæthedsklasse D. Denne høje lufttæthed forbedrer både energieffektivitet og luftkvalitet.

Fordele ved Lav Vægrohed

Takket være den lave vægrohed i PVC er der mindre ophobning af snavs, og friktionstabene er minimale. PVC har den laveste vægrohed af alle ventilationskanaler, hvilket bidrager til optimal luftstrøm. Fleksible kanaler har derimod den højeste vægrohed, selvom de udmærker sig ved fleksibilitet.

Kategorikode	245
Forbindelse 1	Glued sleeve
Forbindelse 2	Glued sleeve
Med formonteret forsegling	Nej
Model	Other
Design form	T-piece
Working length connection 1	70 mm
Working length connection 2	70 mm
Air tightness class according to EN 1751	D
Outer surface protection	Untreated
Embeddable in concrete	Ja
Inner surface protection	Untreated
Connection 3	Glued sleeve
Working length connection 3	70 mm
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	2.8 mm
Production method	Seamless
Outside colour	Blue
Nominal duct diameter, connection 2	125 mm
Angle	90 °
Anti-bacterial treatment	Nej
Perforated inner wall	Nej
With push-on profile	Nej
Nominal duct diameter, connection 3	195 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
With push-on clamp	Nej
Heat resistance Rd	60 (m²⋅K)/W
Antistatic version	Nej
Insert length connection 1	40 mm
Nominal duct diameter, connection 1	195 mm
