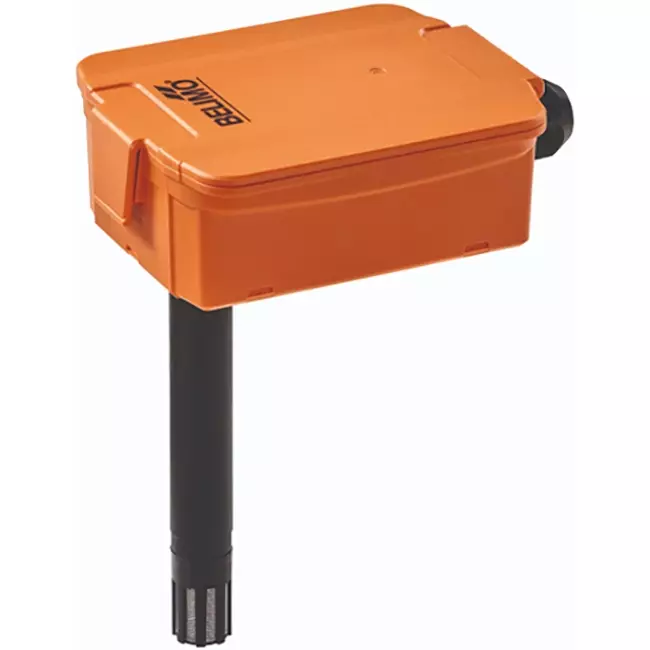

Belimo 22DTH-15M er en kanalsensor til samtidig måling af relativ fugtighed og temperatur i luftkanaler. Ud over fugtighed kan også den absolutte luftfugtighed, dugpunktet eller entalpien vælges som outputsignal. Sensoren understøtter Modbus RTU-kommunikation og har to integrerede analoge udgange (0-10 V). Takket være det robuste IP65/NEMA 4X kabinet er sensoren velegnet til anvendelse i krævende miljøer. Det kapacitive polymer sensorelement med filter af rustfrit stålnet sikrer en stabil og præcis måling.
Sensoren monteres i kanalvæggen via den medfølgende monteringsflens. Sonden på 140 mm rækker langt nok ind i kanalen til at sikre en repræsentativ måling. Den elektriske tilslutning foretages via en aftagelig klemrække (maks. 2,5 mm²) med kabelindføring og trækaflastning. Konfiguration af måleområder og outputsignaler kan ske via Modbus eller via Belimo Duct Sensor Assistant App i kombination med den valgfrie Bluetooth-dongle. Kanalsensoren er velegnet til centrale luftbehandlingsenheder, luftkanaler og klimainstallationer i erhvervs- og industribygninger, hvor pålidelig fugtigheds- og temperaturmåling er påkrævet.

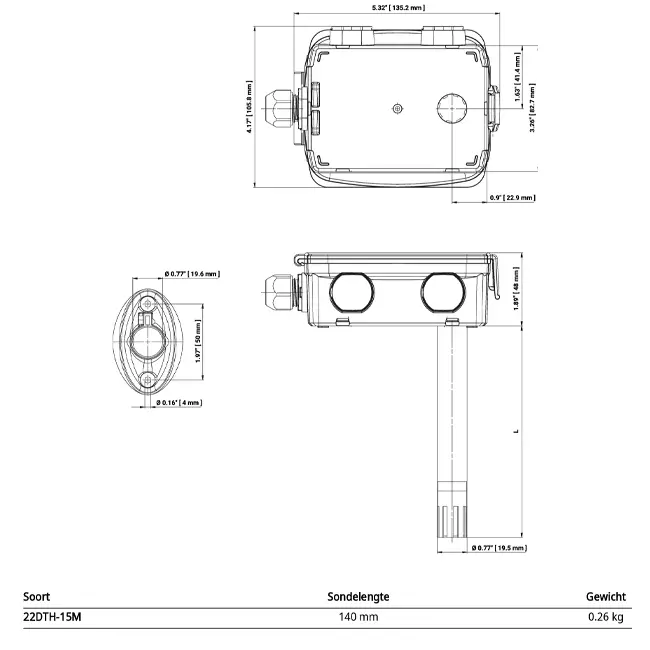

Sensoren er udført med en sonde på 140 mm længde og en diameter på 19,5 mm, egnet til montering i standard luftkanaler. Det robuste orange kabinet er lavet af UV-bestandigt polycarbonat med NBR-tætning og vejer 0,26 kg. Maksimal medietemperatur er 80°C og maksimal luftstrøm er 12 m/s. Nominel spænding er AC/DC 24 V.
| Brand: | Belimo |
| Kategori | Sensorer og regulatorer |
| GTIN | 7630498117909 |
| Producentens varenummer | 22DTH-15M |
| Artikel nummer | 23010048 |
| Kategorikode | 101 |
| With mounting material | Ja |
| Suitable for wall mounting | Nej |
| Suitable for ceiling mounting | Nej |
| Suitable for duct mounting | Ja |
| Suitable for tube mounting | Nej |
| Suitable for air | Ja |
| Suitable for liquids | Nej |
| Suitable for gases | Nej |
| With housing | Ja |
| Cover attachment | Screwed |
| Sensor element inside housing | Nej |
| Sensor element outside housing | Ja |
| Fixed cable to sensor | Nej |
| Sensor length | 140 mm |
| Insert length | 140 mm |
| Diameter sensor element | 19.5 mm |
| Material element | Stainless steel |
| Technology | Capacitive polymer sensor |
| Active temperature measurement | Ja |
| Passive temperature measurement | Nej |
| Average temperature measuring | Nej |
| Number of measuring points | 1 |
| Measurement of CO2 | Nej |
| Measurement of VOC | Nej |
| Measurement of relative air humidity | Ja |
| Measurement of absolute air humidity | Ja |
| Enthalpy measurement | Ja |
| Measurement of dewpoint | Ja |
| Particulate matter measurement (PM) | Nej |
| Temperature measuring range (min) | -20 °C |
| Temperature measuring range (max) | 80 °C |
| Dewpoint measuring range (min) | -20 % |
| Dewpoint measuring range (max) | 80 % |
| Number of measuring ranges | 1 |
| Offset setting possible | Ja |
| Trend representation | Nej |
| Error registration possible | Nej |
| Sensor type | Other |
| Tolerance | 2 % |
| Potentiometer with adjustment knob | Nej |
| Supporting protocol for BACnet | Nej |
| Supporting protocol for Modbus | Ja |
| Supporting protocol for MP (multi point) | Nej |
| Supporting protocol for KNX | Nej |
| LoRa technology | Nej |
| NFC (Near Field Communication) | Nej |
| Bluetooth | Ja |
| Wi-Fi-compatible | Nej |
| Standby push button | Nej |
| Wireless | Nej |
| With display | Nej |
| Type of power supply | Power cord |
| Type of electric connection | Terminal board |
| Rated supply voltage AC (min) | 24 V |
| Rated supply voltage AC (max) | 24 V |
| Rated supply voltage DC (min) | 24 V |
| Rated supply voltage DC (max) | 24 V |
| Number of output signals | 2 |
| Number of output ranges 0 V ... 5 V | 2 |
| Number of output ranges 0 V ... 10 V | 2 |
| Max. ambient humidity (non-condensing) | 95 % |
| Ambient temperature (min) | -35 °C |
| Ambient temperature (max) | 50 °C |
| Explosion-proof | Nej |
| Degree of protection (IP) | IP65 |
| Housing height | 105.8 mm |
| Housing width | 135.2 mm |
| Housing depth | 82.7 mm |
| Housing colour | Orange |
| Compatible with Apple HomeKit | Nej |
| Compatible with Google Assistant | Nej |
| Compatible with Amazon Alexa | Nej |
| IFTTT support available | Nej |
| Scope of application | Duct |
