Gode pointer

2-dobbelt måling
Måleområde T: -20 til +80°C
Fire justerbare måleområder
IP65-beskyttelsesklasse

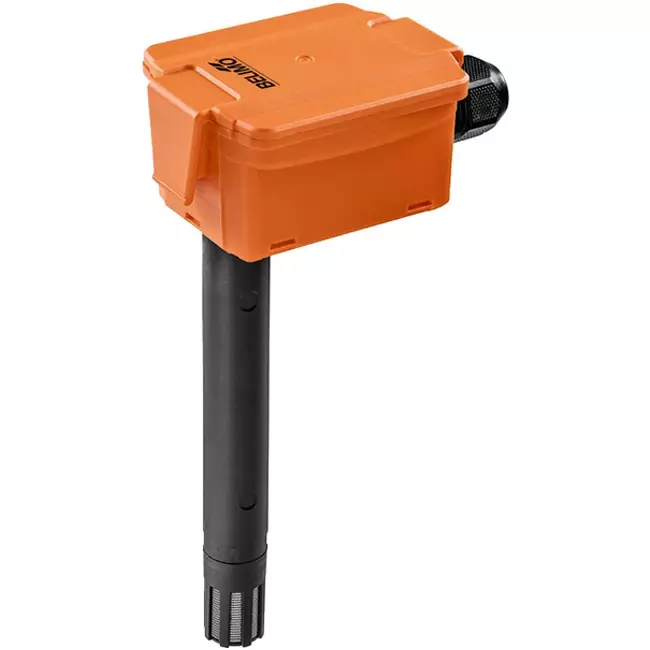

Belimo kanalsensor til fugtighed og temperatur - sonde 140 mm - 22DTH-11M

Belimo 22DTH-11M er en kanalsensor til samtidig måling af relativ fugtighed og temperatur i luftkanaler. Ud over fugtighed kan også den absolutte luftfugtighed, dugpunktet eller entalpien vælges som outputsignal. Sensoren har to integrerede analoge udgange (0-10 V) og fire justerbare måleområder via en jumper. Takket være det robuste IP65/NEMA 4X kabinet er sensoren velegnet til brug i krævende miljøer. Det kapacitive polymer-sensorelement med filter af rustfrit stål net sikrer en stabil og præcis måling.

Fordele og funktioner

Flerdimensionel måling i én sensor: Måler samtidig temperatur og fugtighed med mulighed for at indstille outputsignal til relativ fugtighed, absolut fugtighed, dugpunkt eller entalpi uden ekstra sensorer.
Fire justerbare måleområder: Temperaturmåleområdet kan nemt indstilles via en jumper med fire intervaller fra -40 til +80 °C, tilpasset til den specifikke anvendelse.
To analoge udgange: De to integrerede udgange kan indstilles til 0-5 V eller 0-10 V via en jumper, hvilket gør sensoren kompatibel med stort set alle eksisterende regulatorer.
Kapacitiv polymersensor med rustfrit stål filter: Sensorelementet er beskyttet af et rustfrit stålnetfilter, der øger levetiden og målestabiliteten ved kanalapplikationer.
IP65 / NEMA 4X beskyttelsesklasse: Fuldstændig beskyttet mod støv og vandstråler, egnet til brug i tekniske rum og industrielle miljøer.
Bredt måleområde: Fugtighed måles fra 0 til 100% RH og temperatur fra -20 til +80 °C (fabriksindstilling), med tre alternative måleområder, der kan indstilles via jumperen.

Installation, vedligeholdelse og anvendelser

Sensoren monteres i væggen på luftkanalen via den medfølgende monteringsflange. Sonden på 140 mm rækker tilstrækkeligt langt ind i kanalen til en repræsentativ måling. Den elektriske tilslutning sker via et afbrydeligt klemrækkeblok (max. 2,5 mm²) med kabelskruetilslutning inkl. trækaflastning. Måleområdet og outputsignalet kan justeres via jumperen på sensorkortet. Kanalsensoren er anvendelig i central luftbehandlingsaggregater, luftkanaler og klimainstallationer i erhvervs- og industribyggeri, hvor pålidelig fugtigheds- og temperaturmåling kræves.

Praktisk information

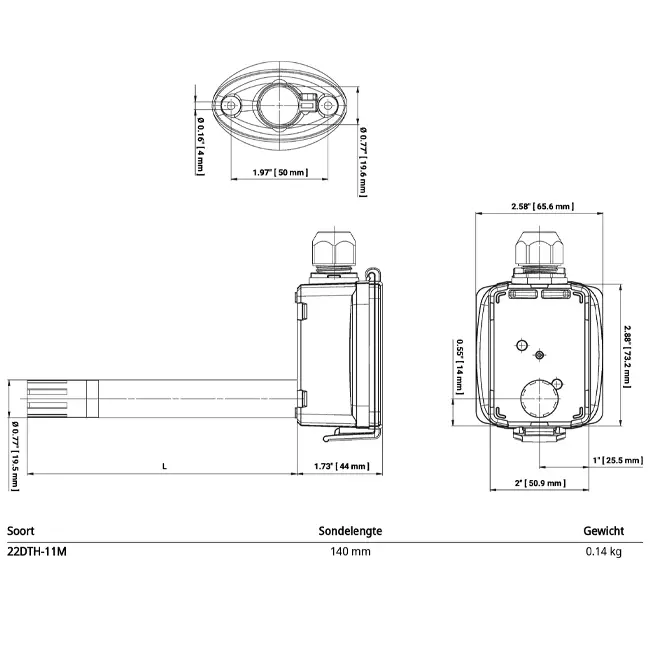

Sensoren leveres med en sonde på 140 mm længde og en diameter på 19,5 mm, egnet til montage i standard luftkanaler. Det robuste orange kabinet er lavet af UV-bestandigt polycarbonat med NBR-tætning og vejer 0,14 kg. Medietemperaturen må maksimalt være 80 °C, og maksimal luftstrøm er 12 m/s. Den nominelle spænding er AC/DC 24 V.

Brand:	Belimo
Kategori	Sensorer og regulatorer
GTIN	7630498101168
Producentens varenummer	22DTH-11M
Artikel nummer	23010047

Specifikationer

Kategorikode	101
With mounting material	Ja
Suitable for wall mounting	Nej
Suitable for ceiling mounting	Nej
Suitable for duct mounting	Ja
Suitable for tube mounting	Nej
Suitable for air	Ja
Suitable for liquids	Nej
Suitable for gases	Nej
With housing	Ja
Cover attachment	Screwed
Sensor element inside housing	Nej
Sensor element outside housing	Ja
Fixed cable to sensor	Nej
Sensor length	140 mm
Insert length	140 mm
Diameter sensor element	19.5 mm
Material element	Stainless steel
Technology	Capacitive polymer sensor
Active temperature measurement	Ja
Passive temperature measurement	Nej
Average temperature measuring	Nej
Number of measuring points	1
Measurement of CO2	Nej
Measurement of VOC	Nej
Measurement of relative air humidity	Ja
Measurement of absolute air humidity	Ja
Enthalpy measurement	Ja
Measurement of dewpoint	Ja
Particulate matter measurement (PM)	Nej
Temperature measuring range (min)	-20 °C
Temperature measuring range (max)	79 °C
Number of measuring ranges	4
Offset setting possible	Ja
Trend representation	Nej
Error registration possible	Nej
Sensor type	Other
Tolerance	2 %
Potentiometer with adjustment knob	Nej
Supporting protocol for BACnet	Nej
Supporting protocol for Modbus	Nej
Supporting protocol for MP (multi point)	Nej
Supporting protocol for KNX	Nej
LoRa technology	Nej
NFC (Near Field Communication)	Nej
Bluetooth	Nej
Wi-Fi-compatible	Nej
Standby push button	Nej
Wireless	Nej
With display	Nej
Type of power supply	Power cord
Type of electric connection	Terminal board
Rated supply voltage AC (min)	24 V
Rated supply voltage AC (max)	24 V
Rated supply voltage DC (min)	24 V
Rated supply voltage DC (max)	24 V
Number of output signals	2
Number of output ranges 0 V ... 5 V	2
Number of output ranges 0 V ... 10 V	2
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	Nej
Degree of protection (IP)	IP65
Housing height	50.9 mm
Housing width	73.2 mm
Housing depth	65.6 mm
Housing colour	Orange
Compatible with Apple HomeKit	Nej
Compatible with Google Assistant	Nej
Compatible with Amazon Alexa	Nej
IFTTT support available	Nej
Scope of application	Duct
