Gode pointer

Termisk og støjreducerende løsning
Laserskåret
Isolatie 9mm
Tilslutning af tavle

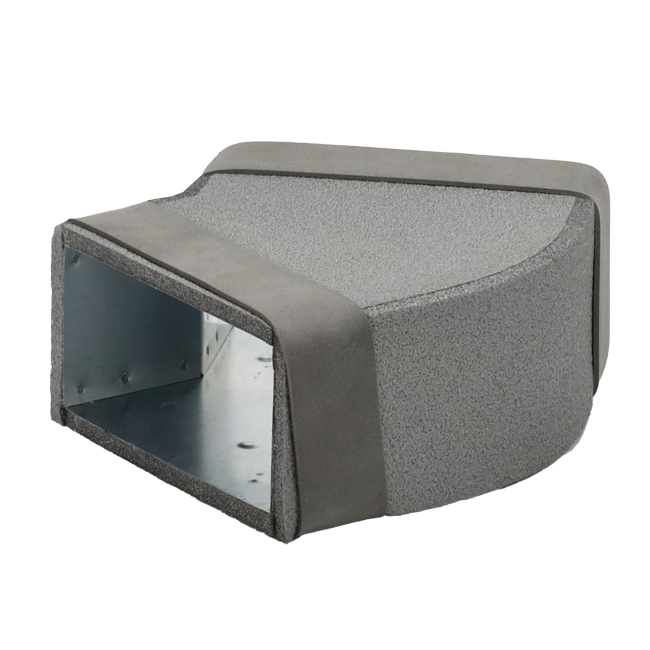

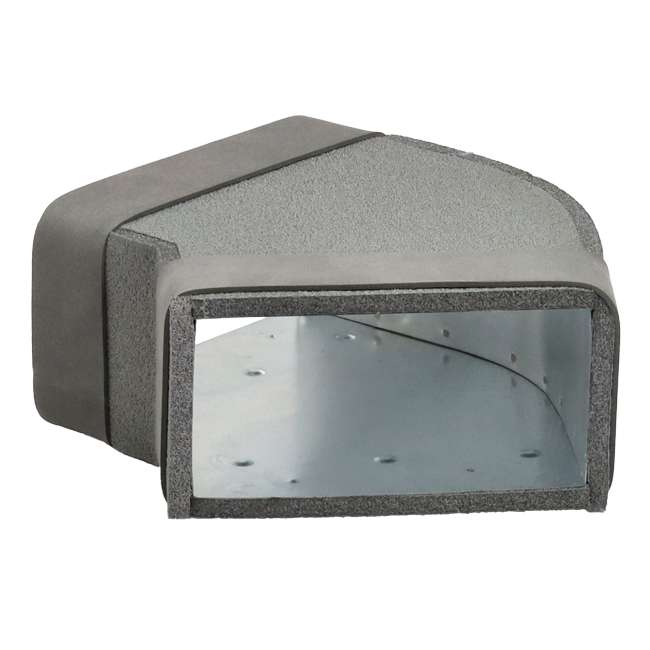

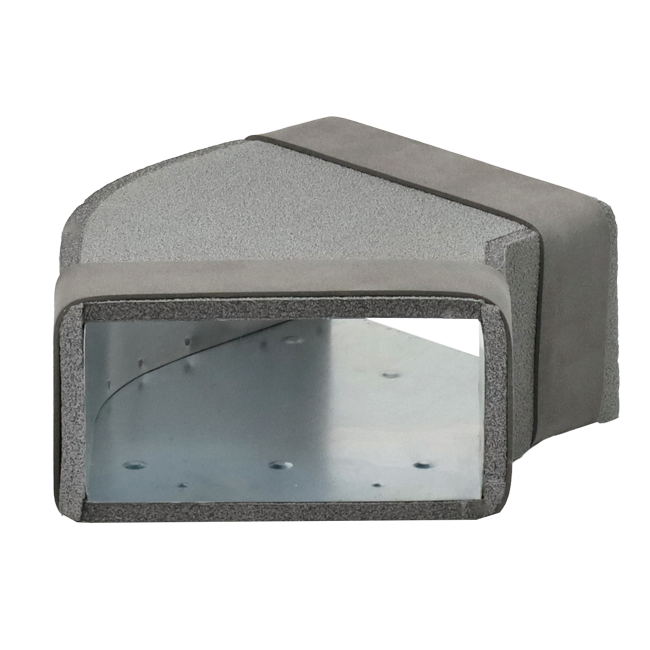

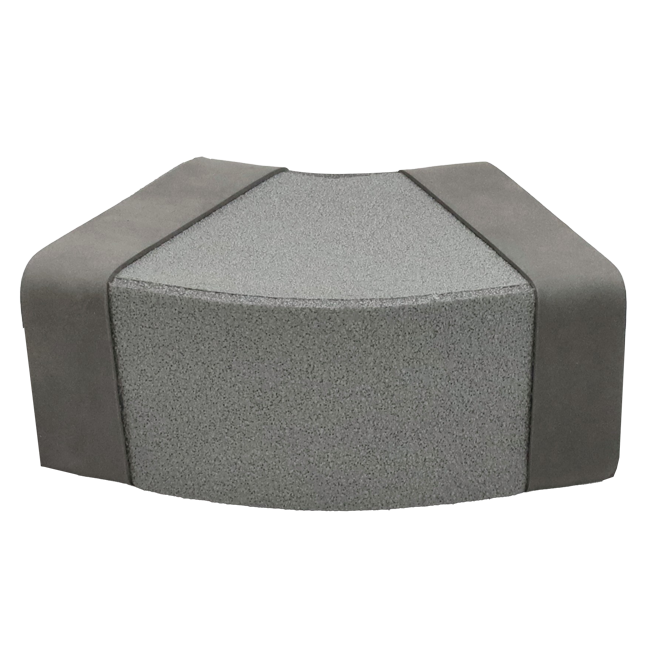

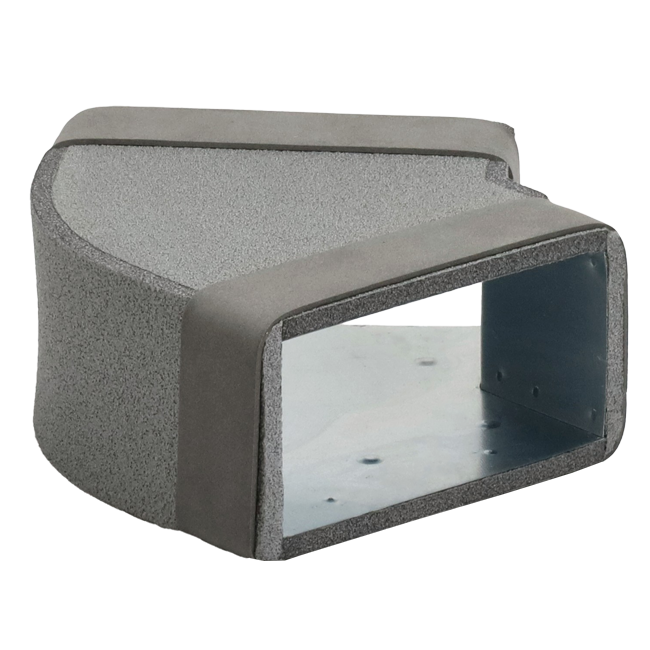

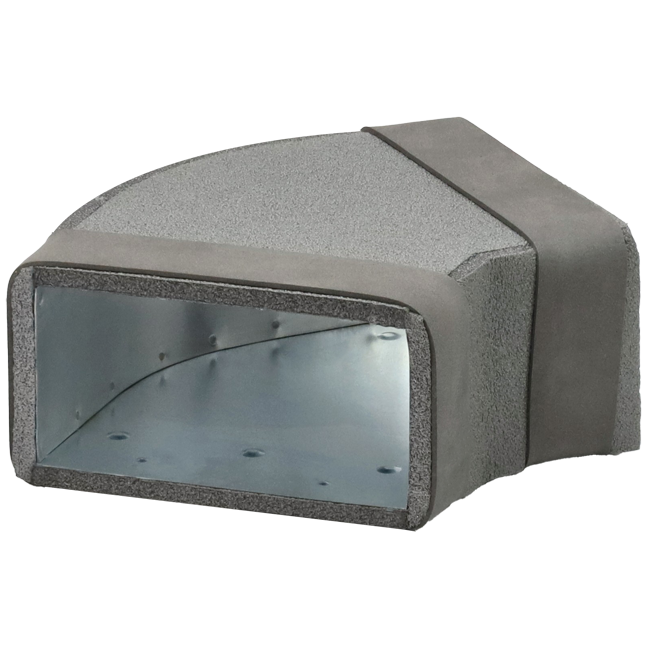

Galvaniseret isoleret bøjning 45 grader - 170mm x 80mm

Denne galvaniserede isolerede bøjning i 45 grader med dimensioner 170mm x 80mm har en stikende ende, der falder direkte over et kanal, uden at der er behov for et ekstra forbindelsesstykke for at koble bøjningen til et indstøbningskanal.

Indstøbningskanaler er ventilationskanaler, der er integreret i en gulv eller i beton for at muliggøre luftfordeling eller -udsugning i bygninger. Disse fleksible produkter er designet til at være usynlige og anvendes ofte i nybyggeri og renoveringsprojekter. Desuden kan en indstøbningskanal bruges i vægge, gulve og/eller lofter. Kombineret med en lige indstøbningskanal og forskellige hjælpestykker kan et ventilationskanal etableres efter behov. Der findes både runde og rektangulære indstøbningskanaler. Nogle fordele ved indstøbningskanaler er: effektiv luftstrøm, pladsbesparelse, lydreduktion og fleksibilitet i designet.

Produktspecifikationer

Vores isolerede indstøbningsluftkanaler er specielt designet til anvendelse i boligbyggeri og gulve, der er sammenlignelige med boligbyggeri. Derudover er disse holdbare produkter fremstillet af høj kvalitet galvaniseret stål. Dette stål er udstyret med en korrosionsbeskyttende zinkbelægning, der er påført i henhold til den pålidelige Sendzimir-proces, hvor en tosidet zinkbelægning påføres. Dette garanterer en robust og holdbar beskyttelse mod korrosion, i overensstemmelse med standarderne NEN-EN 10346 og NEN-EN 10143.

Afhængigt af dimensionerne på luftkanalen vælger vi den mest passende pladetykkelse for at sikre styrke og funktionalitet. For indstøbningskanaler i dimensionen 170x80 mm anvendes en pladetykkelse på 0,5 mm, mens de større dimensioner som 220x80 mm og 300x80 mm udføres i en 0,6 mm plade. Tværforbindelserne i rektangulære indstøbningskanaler udføres som skydestik, hvor der anvendes et koblingsstykke. Disse forbindelser fastgøres solidt med selvborende skruer. For at forhindre, at vand eller cement trænger ind i luftkanalen, afsluttes forbindelserne med PVC tape. Langsforbindelser udføres i en falsforbindelse eller punkt-svejsning. Disse egenskaber gør vores galvaniserede indstøbningsluftkanaler til et pålideligt valg for byggeprojekter, hvor holdbarhed og kvalitet er i fokus.

Brand:	Econox
Kategori	Thermoduct Fladkanal 170x80mm
GTIN	8719544284617
Producentens varenummer	10064039
Artikel nummer	10064039

Specifikationer

Kategorikode	204
Nominel kanalbredde	172 mm
Nominel kanalhøjde	82 mm
Forbindelse 1	Insteekeind
Forbindelse 2	Insteekeind
Model	Externally insulated duct
Working length connection 1	75 mm
Working length connection 2	75 mm
Air tightness class according to EN 1751	C
Outer surface protection	Sendzimir galvanised
Max. overpressure	1000 Pa
Embeddable in concrete	Ja
Inner surface protection	Sendzimir galvanised
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Insulation thickness	9 mm
Outside colour	Grey
Inner bend model	Smooth bend
Length of connection 1	115 mm
Length of connection 2	115 mm
Material insulation	Other
Outer bend model	Smooth bend
Change of direction	Horizontal
Bend angle	45 °
