Gode pointer

Åbne/lukke og 3-punkts kontrol
Drejevinkel på op til 95°.
Overbelastningssikker
IP54-beskyttelsesklasse

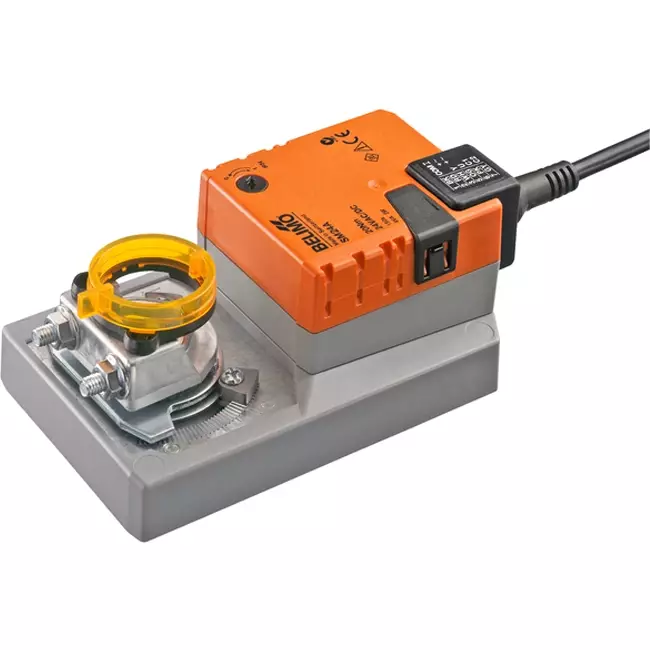

Belimo roterende spjældaktuator 24V - åben/luk & 3-punkts - 20 Nm - SM24A

Belimo SM24A er en roterende spjældaktuator til åben/luk eller 3-punkts styring af store luftspjældsektioner op til ca. 4 m². Aktuatoren forsynes med AC/DC 24 V og er velegnet både til simpel to-punkts (tænd/sluk) og tre-punkts styring, hvor spjældet kan fastholdes i en mellemliggende position. Aktuatoren yder et drejningsmoment på 20 Nm, hvilket gør den egnet til store, tunge spjældkonstruktioner i centrale luftbehandlingsanlæg. Motoren når en rotationsvinkel på 90° på 150 sekunder. Strømforbruget i hviletilstand er kun 0,2 W, og lydniveauet ligger på 45 dB(A).

Fordele og funktioner

20 Nm åben/luk og 3-punkts styring: Drejningsmomentet på 20 Nm gør aktuatoren egnet til store luftspjældsektioner op til ca. 4 m². Takket være 3-punkts styringen kan spjældet også holdes i en mellemliggende position uden behov for et analogt styresignal eller proportional aktuator.
Indstilbar bevægelsesretning: Rotationsretningen vælges nemt via en kontakt (med- eller mod uret), hvilket sikrer fleksibel montering og bred anvendelighed.
Manuel justering med låsbar trykknap: Muliggør manuel betjening og låsning under installation og vedligeholdelse.
Indstillelig drejevinkel: Drejevinklen kan mekanisk justeres på begge sider op til maks. 95°, så aktuatoren præcist matcher spjældets åbningsområde.
Overbelastningssikret: Stopper automatisk ved endeposition, hvilket eliminerer behovet for separate endestopkontakter.
IP54 beskyttelsesklasse: Beskyttet mod støv og vandstænk fra alle retninger, hvilket gør den modstandsdygtig over for daglige miljøpåvirkninger og sikrer lang levetid.

Installation, vedligeholdelse og anvendelser

Spjældaktuatoren monteres direkte på spjældakslen med den medfølgende universelle klemringsadapter, som passer til akseldiametre fra 10 til 20 mm. Akslen skal være minimum 48 mm lang og stikke minimum 20 mm ud. Aktuatoren leveres med vridningssikring for at forhindre utilsigtet rotation. Drejevinklen justeres via mekaniske stop på begge sider med en maksimal vinkel på 95°. Bevægelsesretningen indstilles nemt med en kontakt (stilling 0 = mod uret, stilling 1 = med uret). Til manuel justering findes en trykknap, der kan låses. Den elektriske tilslutning sker via en fastmonteret kabel med en længde på 1 meter og 3 ledere (0,75 mm²). Aktuatoren er vedligeholdelsesfri og egnet til åben/luk eller 3-punkts styring af store luftspjældsektioner i centrale luftbehandlingsanlæg, tænd/sluk styrede tillufts- og afkastspjæld, blandespjæld samt brandspjæld i erhvervsbyggeri og industrielle klimaanlæg.

Brand:	Belimo
Kategori	Belimo spjældmotor
GTIN	7630498114403
Producentens varenummer	SM24A
Artikel nummer	23010058

Specifikationer

Kategorikode	101

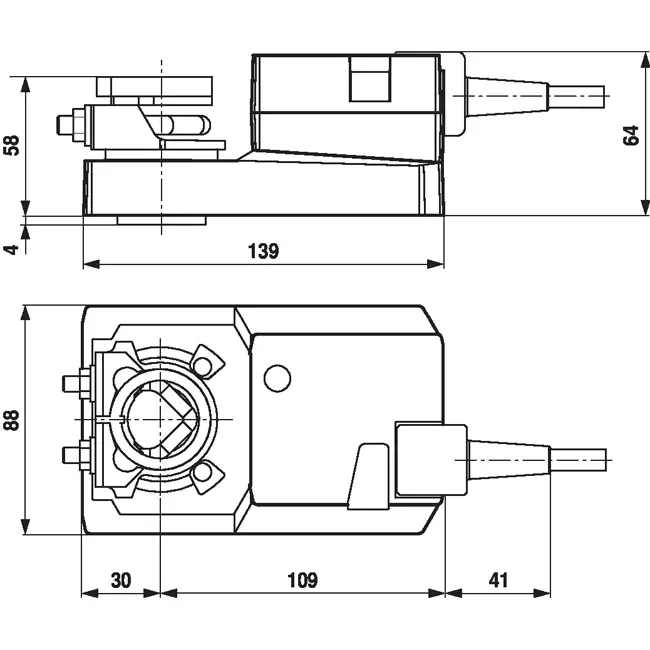

Bredde	110 mm
Højde	85 mm
Dybde	220 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	4 A
Control signal	2-point/3-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	Optional
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	2 W
Regulation type on/off	Ja
Energy consumption at rest	0.2 W
Regulation type modulating	Nej
Auxiliary contacts optional	Ja
Return at zero supply voltage	Nej
With safety function	Nej
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	150 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Nej
Max. angle of rotation	95 °
