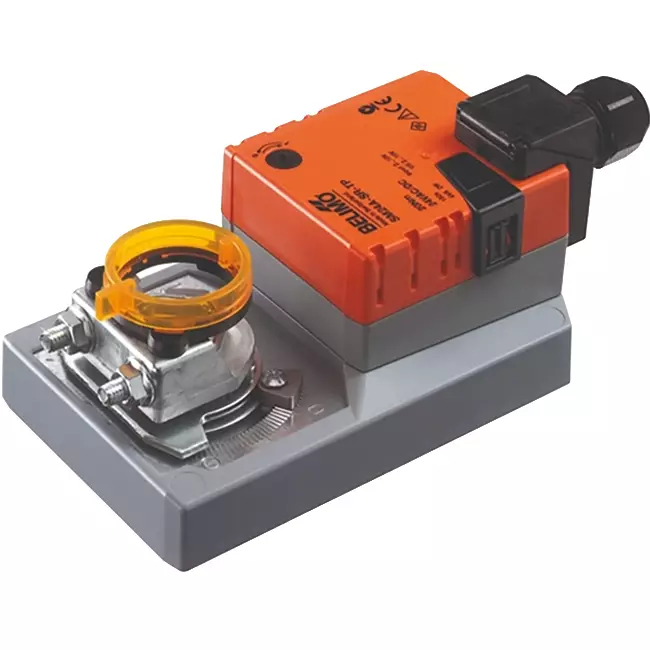

Belimo SM24A-SR-TP er en modulerende spjældaktuator til kontinuerlig positionering af store luftspjældsafsnit op til ca. 4 m². Aktuatoren styres med et 2-10 V signal og sender samtidig en positionstilbagemelding (SR) på 2-10 V tilbage til regulatoren eller kaskadestyringen. Baseret på et eksternt målesignal, for eksempel fra en sensor der overvåger en relevant parameter som temperatur, tryk eller luftkvalitet, genereres et styresignal, der giver Belimo motoren besked på at justere spjældets position. Spjældaktuatoren har et drejningsmoment på 20 Nm, hvilket gør den egnet til store, tunge spjældkonstruktioner i central ventilation. Positionsnøjagtigheden er ±5 % over hele reguleringsområdet, og motoren opnår en vinkel på 90° på 150 sekunder. Strømforbruget i tomgang er kun 0,4 W, og lydniveauet er 45 dB(A).
Spjældaktuatoren monteres direkte på spjældakslen på den pågældende luftspjæld ved hjælp af den medfølgende universelle spændring, egnet til akseldiametre fra 10 til 20 mm. Akslen skal være mindst 48 mm lang og stikke mindst 20 mm ud. Aktuatoren leveres med et vridsikring, der forhindrer utilsigtet rotation. Drejevinklen kan justeres med mekaniske stop på begge sider, med en maksimumsvinkel på 95°. Drejeretningen indstilles let med en omskifter (position 0 = venstredrejende, position 1 = højredrejende). For manuel justering er der en trykknap, der kan låses. Elektrisk tilslutning sker via tilslutningsterminaler, egnet til kabler op til 4 mm² og kabeldiametre på 4 til 10 mm, 4-leder. Spjældaktuatoren er vedligeholdelsesfri og anvendes til modulerende positionering af store luftspjældsafsnit i centrale luftbehandlingsenheder, VAV hovedkanaler, blandespjæld og flowregulatorer i store erhvervsbygninger og industrielle klimaanlæg.
| Brand: | Belimo |
| Kategori | Belimo spjældmotor |
| GTIN | 7630498114502 |
| Producentens varenummer | SM24A-SR-TP |
| Artikel nummer | 23010055 |
| Kategorikode | 101 |
| Bredde | 130 mm |
| Højde | 85 mm |
| Dybde | 280 mm |
| Model | Rotating |
| Housing material | Plastic |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 4 A |
| Control signal | Other |
| Degree of protection (NEMA) | 2 |
| Explosion-proof | Nej |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Supply voltage | 24 V AC/DC |
| Torque | 20 Nm |
| Transmission | With cogwheels |
| Suitable for air accessory | Ja |
| Suitable for valve | Nej |
| Regulation type splitrange | Nej |
| Energy consumption in operation | 2 W |
| Regulation type on/off | Nej |
| Energy consumption at rest | 0.4 W |
| Regulation type modulating | Ja |
| Auxiliary contacts optional | Ja |
| Return at zero supply voltage | Nej |
| With safety function | Nej |
| Adjustable operating range | Nej |
| Automatic stroke recognition | Nej |
| Auxiliary contacts | Nej |
| Suitable for manual operation | Ja |
| Self-adjusting travel length | Nej |
| With direct mount top flange according to ISO 5211 | Nej |
| End contacts | None |
| Adjustable position feedback signal | Nej |
| Operating time | 150 s |
| With mechanical setting indicator | Ja |
| Potential free switch contact | Nej |
| Deactivated when closed | Nej |
| Max. angle of rotation | 95 ° |
