Gode pointer

2-10 V signal
Fast kabel
Overbelastningssikker
IP54-beskyttelsesgrad

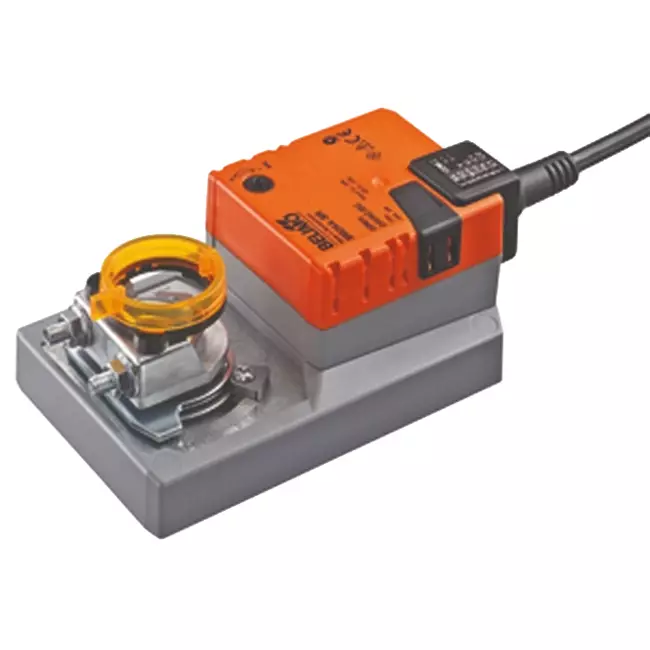

Belimo modulerende spjældaktuator 24V - 2-10V - 20 Nm - SM24A-SR

Belimo SM24A-SR er en modulerende spjældaktuator til kontinuerlig positionering af store luftspjældssektioner op til ca. 4 m². Aktuatoren styres med et 2-10 V-signal og sender samtidig en positionsfeedback (SR) på 2-10 V tilbage til regulatoren eller kaskadestyringen. Baseret på et eksternt målesignal, for eksempel fra en sensor, der overvåger en relevant parameter som temperatur, tryk eller luftkvalitet, genereres et styresignal, som giver besked til Belimo-motoren om at justere spjældets position. Spjældaktuatoren har et drejningsmoment på 20 Nm, hvilket gør den velegnet til store, tunge spjældkonstruktioner i centrale ventilationsanlæg. Positionsnøjagtigheden er ±5% over hele arbejdsområdet, og motoren opnår en vinkel på 90° på 150 sekunder. Strømforbruget i hvile er kun 0,4 W, og støjniveauet ligger på 45 dB(A).

Fordele og funktioner

20 Nm modulerende 2-10 V: Sikrer en jævn og præcis regulering af spjældets position, egnet til store spjæld op til ca. 4 m².
Positionsfeedback 2-10 V: Sender den aktuelle spjældstilling elektrisk tilbage til brug i styringer som kaskadesystemer eller bygningsautomationssystemer (BMS).
Indstillelig bevægelsesretning: Drejeretningen kan let vælges via en kontakt (med- eller mod uret), hvilket muliggør fleksibel montering og bred anvendelse.
Manuel justering med låsbar trykknap: Gør manuel betjening og låsning mulig under installation og vedligeholdelse.
Overbelastningssikret: Stopper automatisk ved endestilling, hvilket eliminerer behovet for separate endestopkontakter.
IP54 beskyttelsesklasse: Beskyttet mod støv og vandsprøjt fra alle retninger, hvilket gør den modstandsdygtig over for daglige miljøpåvirkninger og sikrer lang levetid.

Installation, vedligeholdelse og anvendelser

Spjældaktuatoren monteres direkte på spjældakslen på det pågældende luftspjæld ved hjælp af den medfølgende universalklemmring, som passer til aksel-diametre fra 10 til 20 mm. Akslen skal være mindst 48 mm lang og stikke ud mindst 20 mm. Aktuatoren leveres med sikring mod utilsigtet rotation. Drejevinklen justeres via mekaniske stop på begge sider med en maksimal vinkel på 95°. Drejeretningen indstilles nemt med en kontakt (position 0 = med uret, position 1 = mod uret). Til manuel justering findes en trykknap, der kan låses. Elektrisk tilsluttes via en fastmonteret kabel på 1 meter med 4 ledere (0,75 mm²). Spjældaktuatoren er vedligeholdelsesfri og egnet til modulerende positionering af store luftspjældssektioner i centrale ventilationsanlæg, VAV hovedkanaler, blandespjæld og flowregulatorer i store kommercielle bygninger og industrielle klimaanlæg.

Brand:	Belimo
Kategori	Belimo spjældmotor
GTIN	07630498114489
Producentens varenummer	SM24A-SR
Artikel nummer	23010066

Specifikationer

Kategorikode	101

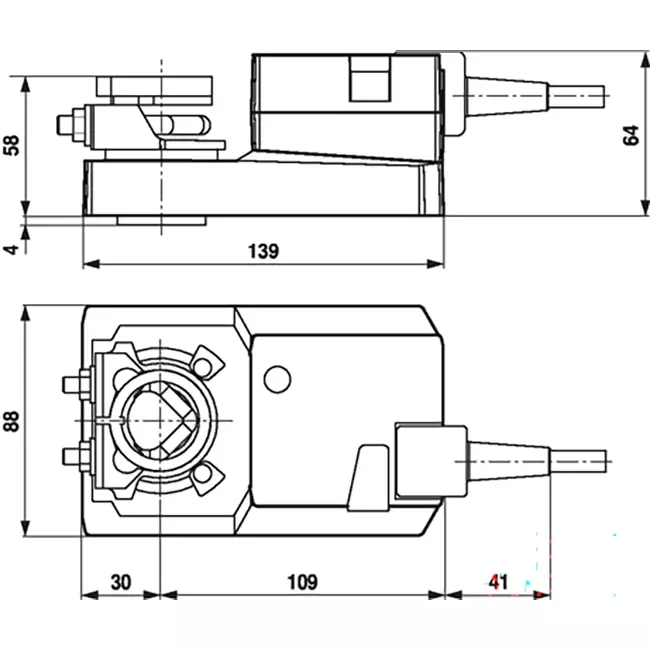

Bredde	110 mm
Højde	85 mm
Dybde	220 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	4 A
Control signal	Other
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	2 - 10 V
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	2 W
Regulation type on/off	Nej
Energy consumption at rest	0.4 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Nej
With safety function	Nej
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	150 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Nej
Max. angle of rotation	95 °
