Gode pointer

Inkl. fjederretur
Drejevinkel på op til 95°.
Overbelastningssikker
IP54-beskyttelsesklasse

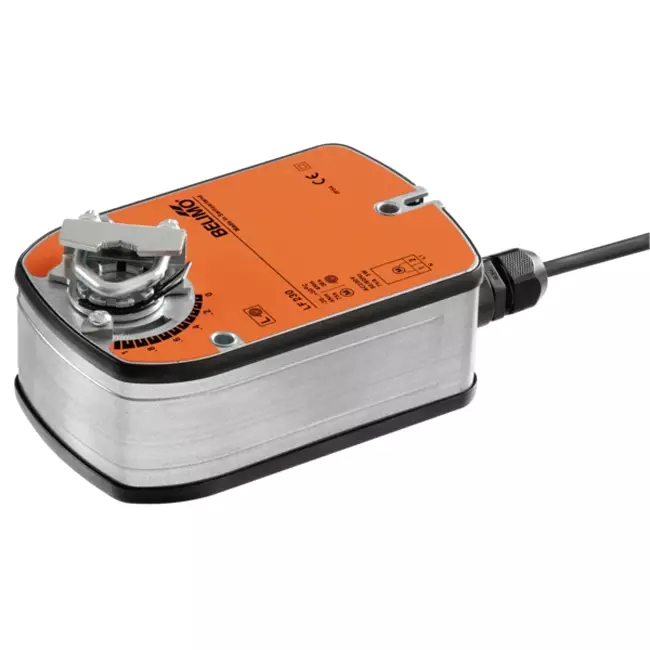

Belimo roterende spjældaktuator med fjederretur 100-240V - åben/lukket - 4 Nm - LF230

Belimo LF230 er en roterende spjældaktuator med fjederretur til åbne/lukke styring af luftspjæld op til ca. 0,8 m² i tekniske bygningsinstallationer. Aktuatoren arbejder på basis af et åben/lukket-signal: når forsyningsspænding er til stede, bevæger den sig til arbejdspositionen, hvor de interne returfjedre spændes. Ved strømsvigt vender spjældet automatisk og uafhængigt tilbage til en sikker position, drevet af fjederenergien. Dette gør aktuatoren egnet til applikationer, hvor en forhåndsdefineret sikkerhedsposition er påkrævet, såsom brandspjæld eller nødkontrolspjæld. Motoren når en rotationsvinkel på 90° på 75 sekunder, og fjederreturen bringer spjældet tilbage på under 20 sekunder. Standby-forbruget er 2 W, og motorens lydniveau ligger på 50 dB(A). Med et drejningsmoment på 4 Nm er den anvendelig til mindre spjældkonstruktioner i erhvervs- og boliginstallationer.

Fordele og funktioner

Netspænding AC 100-240 V: Spjældaktuatoren tilsluttes direkte til netspændingen uden behov for ekstra transformer eller strømforsyning, hvilket forenkler installationen og reducerer omkostninger.
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedspositionen inden for 20 sekunder uden ekstern energikilde eller styring.
4 Nm åben/lukket styring: Drejningsmomentet på 4 Nm gør aktuatoren egnet til luftspjæld op til ca. 0,8 m², såsom spjæld i mindre kanaler og ventilationsaggregater.
Justerbar bevægelsesretning via montering L/R: Rotationsretningen for både motor og fjederretur fastlægges ved montage, hvilket muliggør fleksibel anvendelse i forskellige spjældopstillinger.
Justérbar rotationsvinkel: Rotationsvinklen kan mekanisk justeres fra 37% op til maksimum 95%, således at aktuatoren passer præcist til spjældets åbneområde.
Overbelastningssikker uden endestopkontakter: Aktuatoren stopper automatisk ved mekanisk anslag, hvilket forhindrer slid og forenkler installationen.
IP54 beskyttelsesklasse: Beskyttet mod støv og vandstænk fra alle retninger, hvilket sikrer mod daglige miljøpåvirkninger og giver lang levetid.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universelle klemmring, som passer til akseldiametre fra 8 til 16 mm. Akslen skal være mindst 84 mm lang og stikke minimum 20 mm ud. En medleveret rotationssikring forhindrer, at aktuatoren bevæger sig sammen med spjældet. Bevægelsesretningen for både motor og fjederretur indstilles via monteringsretningen (L/R). Rotationsvinklen justeres mekanisk fra 37% op til maksimalt 95%. Spjældaktuatoren har ikke manuel betjening. Den elektriske tilslutning sker via en fast kabel på 1 meter med to ledere af 0,75 mm² og tilsluttes direkte netspændingen. Aktuatoren er vedligeholdelsesfri og egnet til åben/lukket styring af mindre luftspjæld i ventilationsenheder, fancoilunits, luftbehandlingsanlæg og nødkontrolspjæld i erhvervs- og boliginstallationer.

Brand:	Belimo
Kategori	Belimo ventilaktuator
GTIN	7630498103865
Producentens varenummer	LF230
Artikel nummer	23010062

Specifikationer

Kategorikode	101

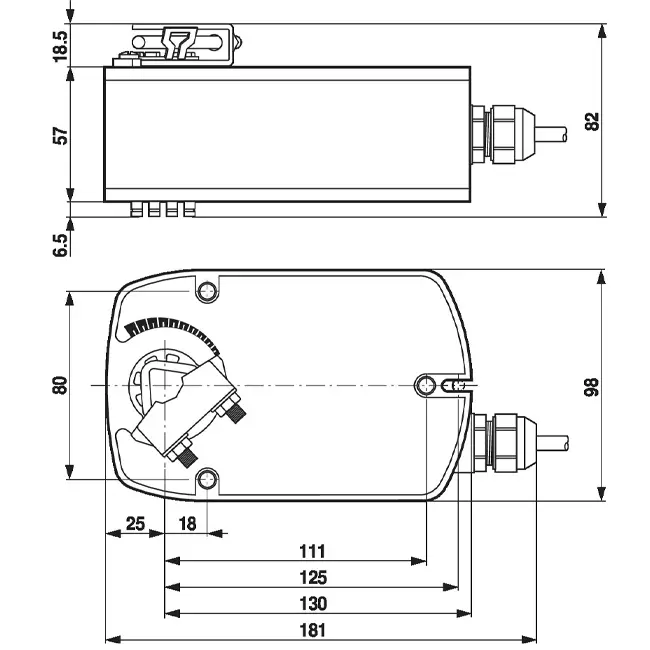

Bredde	130 mm
Højde	85 mm
Dybde	300 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	7 A
Control signal	2-point
Degree of protection (NEMA)	3
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	230 V AC
Position reporting system	Optional
Torque	4 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	5 W
Regulation type on/off	Nej
Energy consumption at rest	3 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Nej
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
