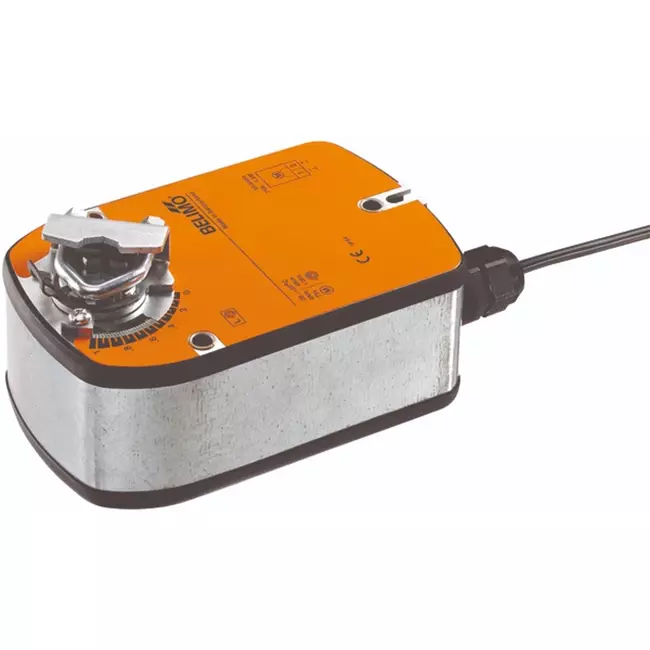

Belimo modulerende ventilaktuator med fjederretur 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Brand: Belimo

-10%

RRP 3.513,38

3.162,04 -10%

Du vil spare 351,33

Leveringstid: 4 arbejdsdage

Den største samling i Danmark
Gratis returnering
Kundebedømmelse 9/10
Sikker shopping med Trustedshops

Betal sikkert og hurtigt med:

Gode pointer

Inkl. fjederretur
Åben/luk, 3-punkt og MP-Bus
Wi-Fi-kontrol
IP54-beskyttelsesklasse

Belimo modulerende spjældaktuator med fjederretur 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Belimo LF24-SR er en alsidig spjældaktuator med fjederretur designet til styring af luftspjæld i tekniske bygningsinstallationer. Aktuatoren styres med et 2-10 V signal og sender samtidig en positionsfeedback på 2-10 V tilbage til regulatoren eller cascadekontrollen. Baseret på et eksternt målesignal, fx fra en sensor der overvåger relevante parametre som temperatur, tryk eller luftkvalitet, genereres et styresignal, der instruerer Belimo-motoren til at justere spjældets position. Ud over modulerende styring understøtter aktuatoren også åben/luk, 3-punkts og kommunikativ styring via MP-Bus, hvilket gør den anvendelig i både simple og komplekse bygningsautomatiseringssystemer. Ved strømsvigt returnerer spjældet automatisk til sikker position ved hjælp af fjederkraft. Motorens driftstid kan indstilles fra 75 til 300 sekunder, og fjederreturen lukker spjældet på under 20 sekunder. Med et drejningsmoment på 4 Nm, et lavt standby-forbrug på kun 0,8 W samt et usædvanligt lavt støjniveau på 36 dB(A) egner den sig til mindre spjældkonstruktioner i erhvervs- og boliginstallationer.

Fordele og funktioner

Flere driftsformer: Spjældaktuatoren understøtter modulerende (2–10 V), åben/luk, 3-punkts og MP-Bus kommunikationsstyring, hvilket gør én aktuator anvendelig i forskellige styringsscenarier uden ekstra hardware.
MP-Bus kommunikation: Op til 16 aktuatorer kan styres via én fælles 3-lederkabel, hvilket reducerer kablingsomkostninger og installationstid betydeligt.
Positionsfeedback 2–10 V: Sender den aktuelle spjældposition elektrisk tilbage til brug i styringssystemer som kaskadestyring eller et bygningskontrolsystem (BMS).
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedspositionen inden for 20 sekunder uden ekstern strømforsyning eller styring.
Exceptionelt støjsvag: Med et lydniveau på kun 36 dB(A) er aktuatoren ideel til støjfølsomme miljøer som kontorer, hotelværelser og sundhedsinstitutioner.
Konfigurerbar via Belimo Assistant 2: Parametre som arbejdsområde, positionsfeedback og driftstid kan nemt justeres via Belimo Assistant 2 appen på smartphone, tablet eller PC.
Indstilbar bevægelsesretning via L/R montering: Både motor- og fjederretningen fastlægges ved monteringen, hvilket giver fleksibel anvendelse i mange forskellige spjældopsætninger.
Overbelastningsbeskyttet uden endestopkontakter: Aktuatoren stopper automatisk ved mekaniske grænser, hvilket forebygger slid og forenkler installationen.
IP54 kapslingsklasse: Beskyttet mod støv og stænk fra alle retninger, hvilket sikrer mod daglige miljøpåvirkninger og garanterer lang levetid.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universelle klemmering, som passer til akseldiametre fra 8 til 16 mm. Aksellængden skal være mindst 84 mm med minimum 20 mm friliggende aksel. En medfølgende rotationssikring forhindrer, at aktuatoren bevæger sig sammen med akslen. Bevægelsesretningen for både motor og fjederretur indstilles via monteringsretningen (L/R). Svingvinklen kan mekanisk justeres fra 37% op til maksimalt 95%. Spjældaktuatoren har ingen manuel justering. Elektrisk tilsluttes den via en fast 1 meter lang kabel med fire ledere på 0,75 mm². Aktuatoren er konfigurerbar via Belimo Assistant 2, vedligeholdelsesfri og egnet til modulerende og kommunikativ positionering af mindre luftspjæld i ventilationsaggregater, fancoil-enheder, luftbehandlingsskabe og bygningsautomatiseringssystemer i erhvervs- og boligbyggeri.

Brand:	Belimo
Kategori	Belimo spjældmotor
GTIN	7630498104916
Producentens varenummer	LF24-SR
Artikel nummer	23010057

Specifikationer

Kategorikode	101
Bredde	130 mm
Højde	85 mm
Dybde	300 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	5 A
Control signal	2 - 10 V
Degree of protection (NEMA)	3
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Torque	4 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	2.5 W
Regulation type on/off	Nej
Energy consumption at rest	1 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Nej
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	150 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
