Gode pointer

Inkl. fjederretur
Fast kabel
Overbelastningssikker
IP54-beskyttelsesklasse

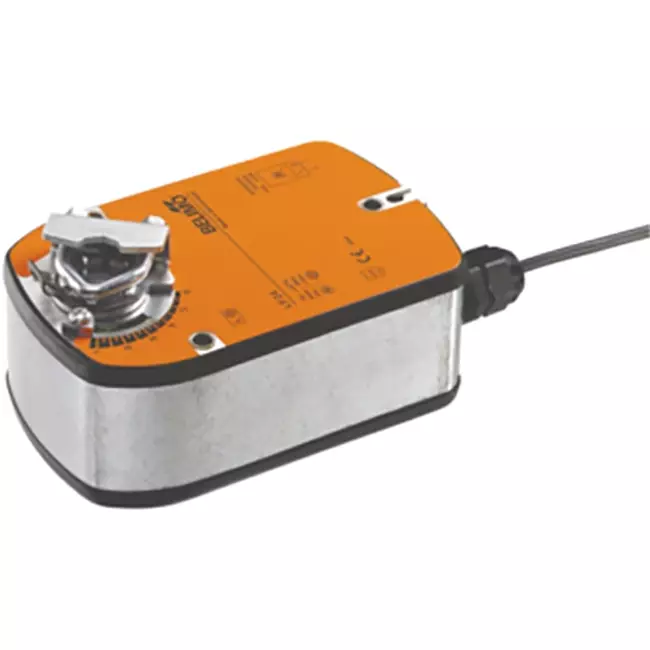

Belimo roterende spjældaktuator med fjederretur 24V - åben/lukket - 4 Nm - LF24

Belimo LF24 er en roterende spjældaktuator med fjederretur til åben/luk-styring af luftspjældsektioner op til ca. 0,8 m² i tekniske bygningsinstallationer. Aktuatoren arbejder med et åben/luk-signal: Når forsyningsspænding er til stede, bevæger den sig til driftpositionen, og de interne returfjedre spændes. Ved strømsvigt vender spjældet automatisk og selvstændigt tilbage til sikkerhedspositionen, drevet af fjederenergien. Dette gør aktuatoren velegnet til anvendelser, hvor en forudbestemt sikkerhedsstilling er påkrævet, som fx brandspjæld eller nødventilationsspjæld. Motoren opnår en drejevinkel på 90° på 75 sekunder, og fjederreturen lukker spjældet på under 20 sekunder. Det hvilende strømforbrug er 2,5 W, og motorens lydniveau ligger på 50 dB(A). Med et drejningsmoment på 4 Nm er den anvendelig til mindre spjældkonstruktioner i erhvervs- og boligbyggeri.

Fordele og funktioner

4 Nm åben/luk styring: Drejningsmomentet på 4 Nm gør LF24 egnet til luftspjældsektioner op til ca. 0,8 m², som spjæld i mindre kanaler og ventilationsenheder.
Automatisk fjederretur ved strømafbrydelse: Spjældet vender tilbage til sikkerhedspositionen inden for 20 sekunder uden ekstern energikilde eller styring.
Indstillelig bevægelsesretning via montering L/R: Drejeretningen for både motor og fjederretur bestemmes ved montering, hvilket gør det muligt at bruge aktuatoren fleksibelt i forskellige spjældopstillinger.
Indstillelig drejevinkel: Drejevinklen er mekanisk justerbar fra 37 % til maksimalt 95°, så aktuatoren præcist matcher spjældets åbningsområde.
Overbelastningssikker uden endestopkontakter: Aktuatoren stopper automatisk ved mekanisk stop, hvilket forebygger slid og forenkler installationen.
IP54 kapslingsklasse: Beskyttet mod støv og vandstænk fra alle retninger, hvilket sikrer daglig robusthed og lang levetid.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universalklamme, som passer til akseldiametre fra 8 til 16 mm. Akslen skal være mindst 84 mm lang og stikke minimum 20 mm ud. En medfølgende vridsikring forhindrer, at aktuatoren drejer med akslen. Bevægelsesretningen for både motor og fjederretur indstilles via monteringsretningen (L/R). Drejevinklen justeres mekanisk fra 37 % til maksimalt 95°. LF24 har ikke manuel indstilling. Den elektriske tilslutning sker via en fast 1 meters kabel med to ledere på 0,75 mm². Aktuatoren er vedligeholdelsesfri og kan anvendes til åben/luk-styring af mindre luftspjældsektioner i ventilationsenheder, fancoil-enheder, luftbehandlingsaggregater og nødventilationsspjæld i erhvervs- og boligbyggeri.

Brand:	Belimo
Kategori	Belimo ventilaktuator
GTIN	7630498103889
Producentens varenummer	LF24
Artikel nummer	23010052

Specifikationer

Kategorikode	101
Bredde	130 mm
Højde	85 mm
Dybde	300 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	7 A
Control signal	2-point
Degree of protection (NEMA)	3
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	Optional
Torque	4 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	5 W
Regulation type on/off	Nej
Energy consumption at rest	2.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Nej
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
