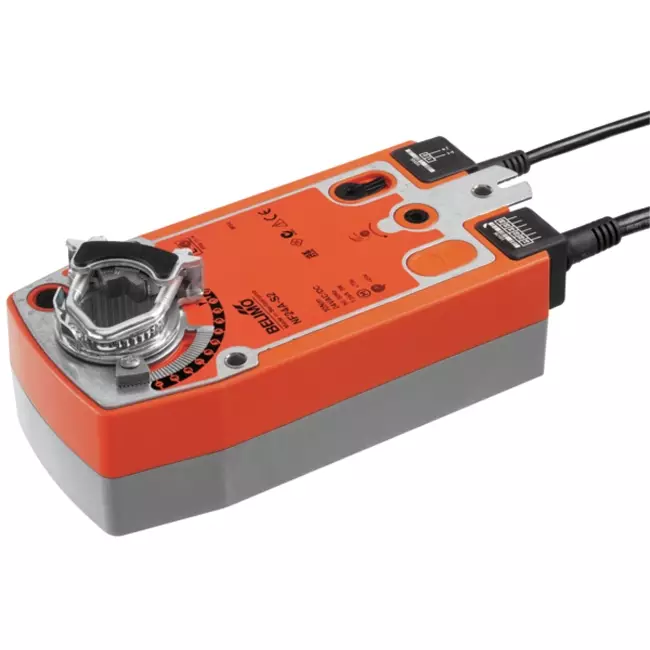

Belimo roterende spjældaktuator med fjederretur 24V - åben/lukket - 10 Nm - NF24A-S2

Belimo NF24A-S2 er en roterende spjældaktuator med fjederretur til åben/luk lukning af luftspjældsektioner op til ca. 2 m² i tekniske bygningsinstallationer. Aktuatoren fungerer med et åben/luk-signal: ved tilslutning af strøm bevæger den sig til arbejdsposition og spænder de interne returfjedre. Ved strømudfald vender spjældet automatisk og selvstændigt tilbage til en sikker position, drevet af fjederenergien. Dette gør aktuatoren velegnet til anvendelser, hvor en forudbestemt sikkerhedsposition er påkrævet, såsom brandspjæld eller nødventilationsspjæld i centrale ventilationsanlæg. Motoren når en rotationsvinkel på 90° på 75 sekunder, og fjederreturen lukker spjældet på under 20 sekunder. Hvileforbruget er 2,5 W, og motorgenereret støjniveau ligger på 45 dB(A). Med et drejningsmoment på 10 Nm og to integrerede hjælpekontakter til positionsfeedback er den egnet til mellemstore spjældkonstruktioner i kommercielle og industrielle klimaanlæg.

Fordele og funktioner

10 Nm åben/luk styring: Drejningsmomentet på 10 Nm gør aktuatoren egnet til luftspjældsektioner op til ca. 2 m², så mellemstore spjæld åbnes og lukkes uden besvær.
Justerbar rotationsretning via montering L/R: Rotationsretningen for både motor og fjederretur fastlægges ved monteringen, hvilket muliggør fleksibel brug i forskellige spjældopsætninger.
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedspositionen på under 20 sekunder uden ekstern energikilde eller styring.
2 integrerede hjælpekontakter: De to indbyggede hjælpekontakter muliggør direkte positionsfeedback til et BMS eller styringspanel. Én med fast indstilling ved 10%, én justerbar fra 11 til 100%, uden behov for ekstra tilbehør.
Manuel justering med lås: Med den medfølgende håndslynge kan spjældet betjenes manuelt og låses i enhver position, praktisk under installation og vedligeholdelse.
Overbelastningssikret uden endestopkontakter: Aktuatoren stopper automatisk ved mekanisk stop, hvilket forhindrer slid og forenkler installationen.
IP54 beskyttelsesklasse: Beskyttet mod støv og vandsprøjt fra alle retninger, hvilket sikrer mod daglige miljøpåvirkninger og sikrer lang levetid.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universalklemme, som passer til akseldiametre fra 10 til 25,4 mm. Akslen skal være mindst 85 mm lang og stikke mindst 15 mm ud. En medfølgende rotationssikring forhindrer, at aktuatoren roterer med. Rotationsretningen for både motor og fjederretur indstilles via monteringsretningen (L/R). Rotationsvinklen kan mekanisk justeres fra 33 % i trin af 2,5 % op til maksimum 95 %. Til manuel betjening medfølger en håndslynge, hvormed spjældet kan låses i enhver position. Den elektriske tilslutning sker via et 1 meter langt forsyningskabel med to ledere på 0,75 mm² og et separat 1 meter langt kabel med seks ledere til hjælpekontakterne. Aktuatoren er vedligeholdelsesfri og egner sig til åben/luk styring af mellemstore luftspjældsektioner i centrale ventilationsanlæg, brandspjæld, nødventilationsspjæld og blandeventiler i erhvervsbygninger og industrielle klimaanlæg.

Brand:	Belimo
Kategori	Belimo ventilaktuator
GTIN	7630498112836
Producentens varenummer	NF24A-S2
Artikel nummer	23010054

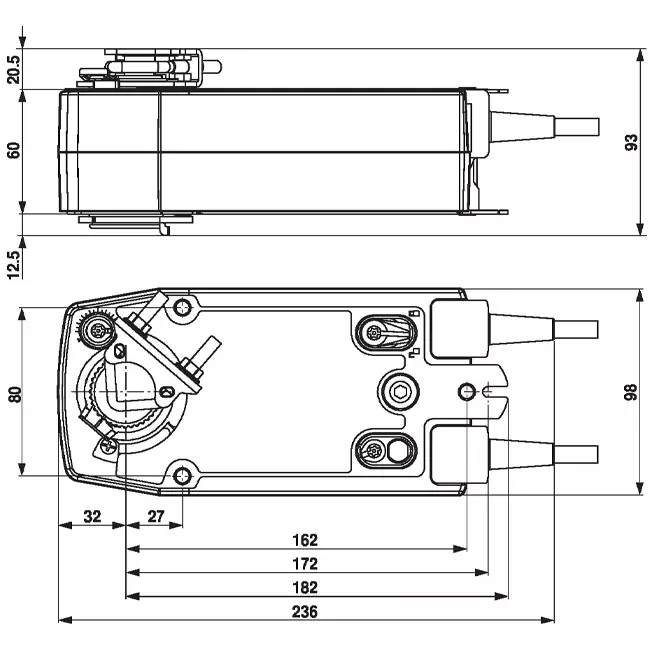

Specifikationer

Kategorikode	101
Bredde	130 mm
Højde	85 mm
Dybde	290 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	8.5 A
Control signal	2-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	Optional
Torque	10 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	6 W
Regulation type on/off	Nej
Energy consumption at rest	2.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Ja
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	2
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Ja
Deactivated when closed	Ja
Max. angle of rotation	95 °
