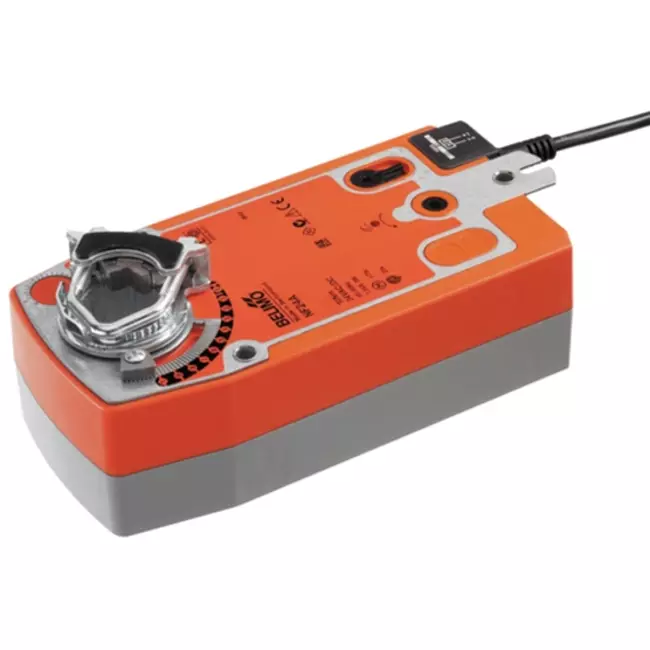

Belimo NF24A er en roterende spjældaktuator med fjederretur til åben/luk-betjening af luftspjældssektioner op til ca. 2 m² i tekniske bygningsinstallationer. Aktuatoren fungerer på basis af et åben/luk-signal: ved tilført spænding bevæger den sig til arbejdspositionen, samtidig med at de interne returfjedre spændes. Ved strømudfald returnerer spjældet automatisk og uafhængigt til sikkerhedspositionen, drevet af fjederenergien. Dette gør aktuatoren egnet til anvendelser, hvor en forudbestemt sikkerhedsposition er nødvendig, såsom brandspjæld eller nødventilationsspjæld i centrale ventilationsanlæg. Motoren opnår en rotationsvinkel på 90° på 75 sekunder, og fjederreturen lukker spjældet på under 20 sekunder. Effektforbruget i hvilestilling er 2,5 W, og lydniveauet for motoren ligger på 45 dB(A). Med et drejningsmoment på 10 Nm er den velegnet til mellemstore spjældkonstruktioner i erhvervs- og industriklimaanlæg.
Aktuatoren monteres direkte på spjældakslen med den medfølgende universelle klemring, egnet til akseldiametre fra 10 til 25,4 mm. Akslen skal være mindst 85 mm lang og stikke mindst 15 mm ud. En medfølgende rotationssikring forhindrer, at aktuatoren roterer med akslen. Drejeretningen for både motor og fjederretur justeres via monteringsretningen (L/R). Drejningsvinklen kan mekanisk indstilles fra 33 % i trin på 2,5 % op til maks. 95 %. Til manuel betjening er der en håndsving, med hvilken spjældet kan låses i enhver position. Den elektriske tilslutning foregår via en fast kabel på 1 meter med to ledere á 0,75 mm². Aktuatoren er vedligeholdelsesfri og egnet til åben/luk-styring af mellemstore luftspjældssektioner i centrale ventilationsanlæg, brandspjæld, nødventilationsspjæld og blandespjæld i erhvervsbygninger og industrielle klimaanlæg.
| Brand: | Belimo |
| Kategori | Belimo spjældmotor |
| GTIN | 7630498112805 |
| Producentens varenummer | NF24A |
| Artikel nummer | 23010063 |
| Kategorikode | 101 |
| Suitable for air accessory | Ja |
| Supply voltage | 24 V AC/DC |
| Control signal | 2-point |
| Energy consumption in operation | 6 W |
| Energy consumption at rest | 2.5 W |
| Model | Rotating |
| Regulation type on/off | Nej |
| Regulation type modulating | Ja |
| Regulation type splitrange | Nej |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nej |
| Return at zero supply voltage | Ja |
| Deactivated when closed | Ja |
| Automatic stroke recognition | Nej |
| Adjustable position feedback signal | Nej |
| Auxiliary contacts | Nej |
| Position reporting system | Optional |
| Auxiliary contacts optional | Ja |
| End contacts | None |
| Adjustable operating range | Nej |
| With mechanical setting indicator | Ja |
| Suitable for manual operation | Ja |
| Operating time | 75 s |
| Torque | 10 Nm |
| Potential free switch contact | Nej |
| Self-adjusting travel length | Nej |
| Max. angle of rotation | 95 ° |
| With safety function | Ja |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 8.5 A |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Højde | 85 mm |
| Bredde | 130 mm |
| Dybde | 290 mm |
| Explosion-proof | Nej |
| Housing material | Plastic |
| Suitable for valve | Nej |
