Gode pointer

2-10 V signal
Inkl. fjederretur
Overbelastningssikker
IP54-beskyttelsesklasse

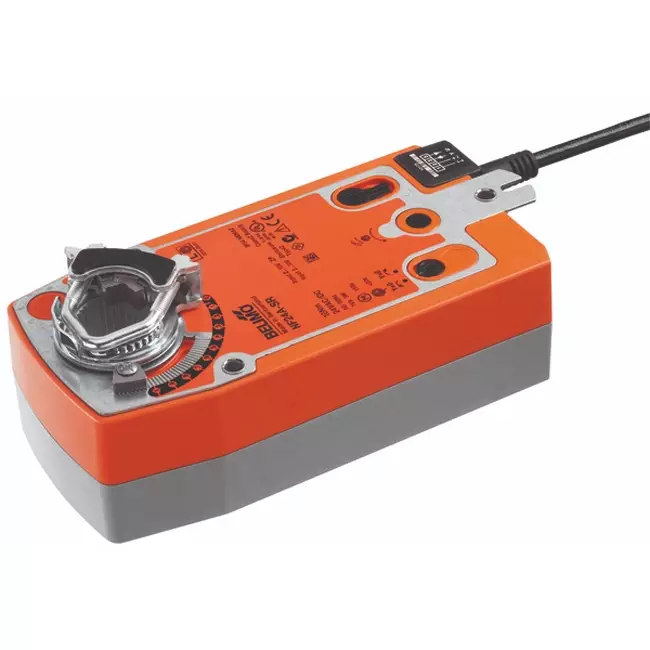

Belimo modulerende ventilspjældsaktuator med fjederretur 24V - 2-10V - 10 Nm - NF24A-SR

Belimo NF24A-SR er en modulerende ventilaktuator med fjederretur til kontinuerlig positionering af luftspjæld med et areal på op til ca. 2 m². Aktuatoren styres med et 2-10 V signal og sender samtidig en positionsfeedback (SR) på 2-10 V tilbage til regulatoren eller kaskadestyringen. Baseret på et eksternt målesignal, f.eks. fra en sensor der overvåger en relevant parameter som temperatur, tryk eller luftkvalitet, genereres et styresignal, som sender en kommando til Belimo-motoren om at justere spjældpositionen. Ved strømsvigt vender spjældet automatisk og uafhængigt tilbage til en sikker position, drevet af fjederenergi. Aktuatoren har et drejningsmoment på 10 Nm, hvilket gør den velegnet til mellemstore spjældkonstruktioner i central ventilation. Positionsnøjagtigheden er ±5 % over hele reguleringsområdet, og motoren når en vinkel på 90° på 150 sekunder. Fjederreturen bringer spjældet tilbage på under 20 sekunder. Strømforbruget i standby er 2,5 W, og lydniveauet ligger kun på 40 dB(A).

Fordele og funktioner

10 Nm modulerende 2-10 V: Sikrer en glidende og præcis regulering af spjældpositionen, velegnet til mellemstore spjæld op til ca. 2 m².
Positionsfeedback 2-10 V: Sender den aktuelle spjældposition elektrisk tilbage til anvendelse i reguleringer som kaskadesystemer eller bygningsstyringssystemer (BMS).
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedspositionen inden for 20 sekunder, hvilket er essentielt for brandsikkerheds- og røgkontrolsystemer.
Justérbar rotationsretning: Motorens omdrejningsretning kan stilles via en kontakt (L/R); fjederreturens retning bestemmes ved montering, hvilket muliggør fleksibel anvendelse i forskellige spjældopsætninger.
Manuel betjening med lås: Med den medfølgende håndsving kan spjældet betjenes manuelt og låses i enhver ønsket position, praktisk ved installation og vedligeholdelse.
Overbelastningssikker uden endestopkontakter: Aktuatoren stopper automatisk ved mekanisk grænse, hvilket forebygger slid og forenkler installationen.
IP54 beskyttelsesklasse: Beskyttet mod støv og vandstænk fra alle retninger, hvilket sikrer robusthed over for daglige omgivelsesforhold og lang levetid.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universalklemme, egnet til akseldiametre fra 10 til 25,4 mm. Akslens minimumslængde skal være 85 mm med mindst 15 mm fri aksekant. En medfølgende vridningssikring forhindrer at aktuatoren bevæger sig med akslen. Motorens bevægelsesretning indstilles via en kontakt; fjederreturens retning fastlægges ved monteringsretningen (L/R). Drejevinklen kan mekanisk justeres fra 33 % i trin af 2,5 % op til maksimalt 95 %. Til manuel betjening findes en håndsving, der gør det muligt at låse spjældet i enhver position. Den elektriske tilslutning udføres via en fast 1 meter lang kabel med fire ledere på 0,75 mm². Aktuatoren er vedligeholdelsesfri og er velegnet til modulerende positionering af mellemstore luftspjæld i centrale ventilationsaggregater, VAV-kanaler, blandespjæld samt nødventilationsspjæld i erhvervs- og industribygninger.

Brand:	Belimo
Kategori	Belimo ventilaktuator
GTIN	7630498112843
Producentens varenummer	NF24A-SR
Artikel nummer	23010060

Specifikationer

Kategorikode	101

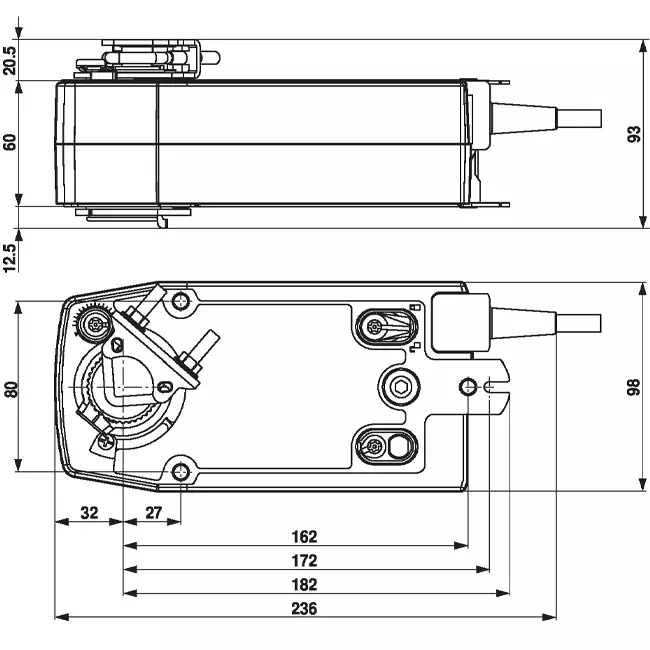

Bredde	130 mm
Højde	85 mm
Dybde	290 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	5.5 A
Control signal	Other
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Torque	10 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	3.5 W
Regulation type on/off	Nej
Energy consumption at rest	2.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	150 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
