Gode pointer

Inkl. fjederretur
2 integrerede hjælpekontakter
Overbelastningssikker
IP54-beskyttelsesklasse

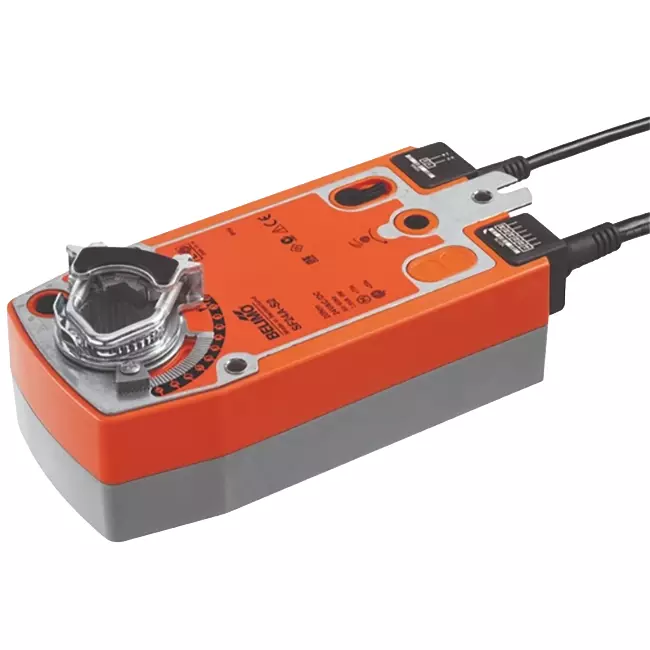

Belimo roterende spjældaktuator med fjederretur 24-240V - 20 Nm - SFA-S2

Belimo SFA-S2 er en roterende spjældaktuator med fjederretur til styring af luftspjældssektioner op til ca. 4 m² i tekniske bygningsinstallationer. Aktuatoren fungerer på basis af et åbne/lukke-signal: Når der er spænding tilført, bevæger den sig til arbejdspositionen, og returfjederne spændes. Ved strømsvigt vender spjældet automatisk og selvstændigt tilbage til en sikker position, drevet af fjederenergien. Dette gør aktuatoren egnet til anvendelser, hvor en forudbestemt sikkerhedsposition er påkrævet, som f.eks. brandhæmmende eller nødventilationsspjæld i central luftbehandling. Motoren opnår en drejevinkel på 90° på 75 sekunder, hvileforbruget er 3,5 W, og motorens lydniveau ligger på 45 dB(A). Med et drejningsmoment på 20 Nm og to integrerede hjælpekontakter til positionsfeedback kan den anvendes på store, tunge spjældkonstruktioner i kommercielle og industrielle klimaanlæg.

Fordele og funktioner

Universel forsyningsspænding AC 24...240 V / DC 24...125 V: Du kan tilslutte aktuatoren til næsten enhver tilgængelig forsyningsspænding uden ekstra transformer eller tilpasning af installationen.
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedspositionen inden for 20 sekunder uden ekstern energikilde eller styring.
2 integrerede hjælpekontakter: De to indbyggede hjælpekontakter muliggør direkte positionsfeedback til et BMS eller styreskab — én med fast indstilling ved 10 % og én justerbar fra 11 til 100 % — uden behov for yderligere tilbehør.
Justerbar bevægelsesretning via montering L/R: Drejeretningen for både motor og fjederretur fastsættes ved montering, hvilket giver fleksibel anvendelse i forskellige spjældkonfigurationer.
Manuel justering med lås: Med den medfølgende håndsving kan du betjene spjældet manuelt og låse det i enhver ønsket position, praktisk under installation og vedligeholdelse.
Overbelastningssikker uden endestopkontakter: Aktuatoren stopper automatisk ved mekanisk stop, hvilket forebygger slid og forenkler installationen.
IP54 beskyttelsesklasse: Beskyttet mod støv og vandsprøjt fra alle retninger, hvilket sikrer mod daglige miljøpåvirkninger og garanterer lang levetid.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universelle klemtvæl, der passer til akseldiametre fra 10 til 25,4 mm. En medfølgende rotationssikring forhindrer, at aktuatoren følger med under bevægelse. Bevægelsesretningen for både motor og fjederretur indstilles via monteringsretningen (L/R). Drejevinklen kan mekanisk justeres med stop op til maks. 95°. Til manuel betjening er der en håndsving, som tillader låsning af spjældet i enhver position. Den elektriske tilslutning foretages via et 1 meter langt forsyningskabel med to ledere på 0,75 mm² samt et separat 1 meter langt kabel med seks ledere til hjælpekontakterne. Aktuatoren er vedligeholdelsesfri og er ideel til åbne/lukke-styring af store luftspjældssektioner i centrale luftbehandlingsaggregater, blandespjæld og nødventilationsspjæld i kommercielle bygninger samt industrielle klimaanlæg.

Brand:	Belimo
Kategori	Belimo spjældmotor
GTIN	7630498114144
Producentens varenummer	SFA-S2
Artikel nummer	23010056

Specifikationer

Kategorikode	101
Suitable for air accessory	Ja
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Control signal	2-point
Energy consumption in operation	7 W
Energy consumption at rest	3.5 W
Model	Rotating
Regulation type on/off	Nej
Regulation type modulating	Ja
Regulation type splitrange	Nej
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	Nej
Return at zero supply voltage	Ja
Deactivated when closed	Ja
Automatic stroke recognition	Nej
Adjustable position feedback signal	Nej
Auxiliary contacts	Ja
Position reporting system	None
Auxiliary contacts optional	Ja
End contacts	2
Adjustable operating range	Nej
With mechanical setting indicator	Ja
Suitable for manual operation	Ja
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Ja
Self-adjusting travel length	Nej
Max. angle of rotation	95 °
With safety function	Ja
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	18 A
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

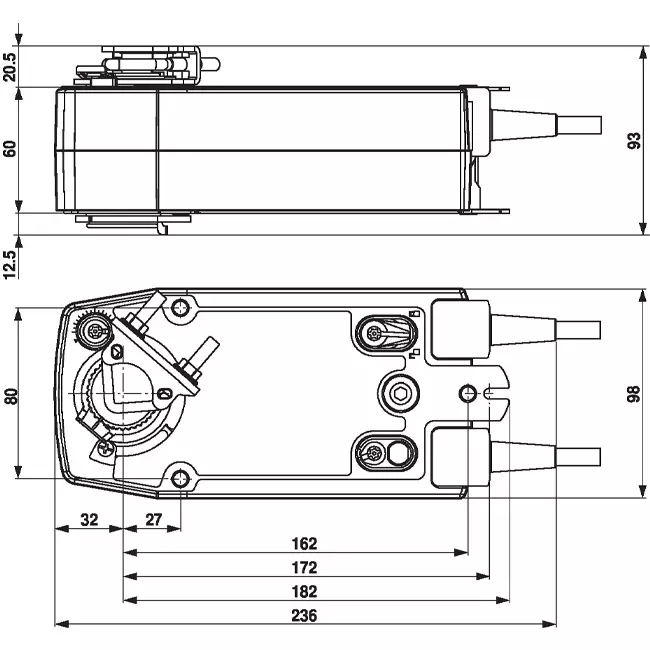

Højde	85 mm
Bredde	130 mm
Dybde	290 mm
Explosion-proof	Nej
Housing material	Plastic
Suitable for valve	Nej
