Gode pointer

Inkl. fjederretur
Drejevinkel på op til 95°.
Overbelastningssikker
IP54-beskyttelsesklasse

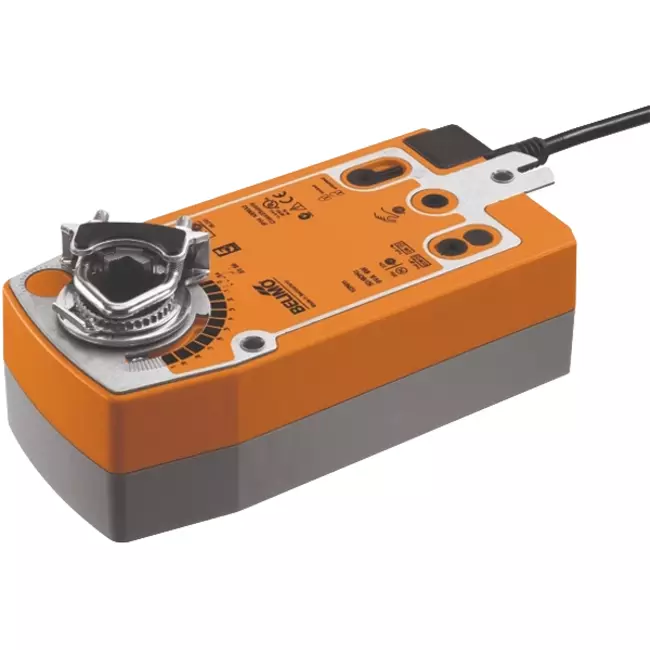

Belimo roterende spjældaktuator med fjederretur 24-240V - 20 Nm - SFA

Belimo SFA er en roterende spjældaktuator med fjederretur designet til betjening af luftspjældssektioner op til ca. 4 m² i tekniske bygningsinstallationer. Aktuatoren arbejder med et åbent/luk signalelement: når der tilføres forsyningsspænding, bevæger den sig til driftspositionen samtidig med, at returfjederne spændes op. Ved strømsvigt vender spjældet automatisk tilbage til en sikker position, drevet af fjederenergien. Dette gør aktuatoren velegnet til applikationer, hvor en forudbestemt sikkerhedsposition er påkrævet, som fx brandspjæld eller nødventilationsspjæld i central luftbehandling. Motoren opnår en drejevinkel på 90° på 75 sekunder, hvilestørrelsen er 3,5 W, og motorlydniveauet ligger på 45 dB(A). Med et drejningsmoment på 20 Nm kan den anvendes på store, tunge spjældkonstruktioner i erhvervs- og industriel klimainstallationer.

Fordele og funktioner

Universel forsyningsspænding AC 24...240 V / DC 24...125 V: Aktuatoren kan tilsluttes næsten alle tilgængelige spændingsniveauer uden behov for ekstra transformer eller tilpasning af installationen.
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedspositionen inden for 20 sekunder og sikrer pålidelig beskyttelse uden ekstern energikilde eller styring.
Justerbar bevægelsesretning via montage L/R: Drejeretningen for både motor og fjederretur kan vælges ved installation, hvilket muliggør fleksibel anvendelse i forskellige spjældopstillinger.
Manuel betjening med låsning: Med den medfølgende håndsving kan spjældet manuelt betjenes og låses i ønsket position – praktisk under installation og vedligeholdelse.
Overbelastningssikret uden endestopkontakter: Aktuatoren stopper automatisk ved mekaniske stop, hvilket forhindrer slid og forenkler installationen.
IP54 beskyttelsesklasse: Beskyttet mod støv og sprøjtende vand fra alle retninger, hvilket sikrer robusthed mod daglig miljøpåvirkning og lang levetid.

Installation, vedligeholdelse og anvendelser

Aktuatoren monteres direkte på spjældakslen med den medfølgende universelle spændering, som passer til akseldiametre fra 10 til 25,4 mm. En medfølgende rotationssikring forhindrer, at aktuatoren bevæger sig med akslen. Bevægelsesretningen for både motor og fjederretur justeres ved valg af monteringsorientering (L/R). Drejevinklen er mekanisk indstillelig via stop op til maksimalt 95°. Til manuel betjening findes en håndsving, som gør det muligt at låse spjældet i enhver ønsket position. El-tilslutningen sker via en fast kabel på 1 meter med to ledere på 0,75 mm². Aktuatoren er vedligeholdelsesfri og ideel til åbne/lukke-styring af store luftspjældssektioner i centrale luftbehandlingsenheder, blandingsspjæld og nødventilationsspjæld i erhvervs- og industrielle klimainstallationer.

Brand:	Belimo
Kategori	Belimo spjældmotor
GTIN	7630498114137
Producentens varenummer	SFA
Artikel nummer	23010065

Specifikationer

Kategorikode	101

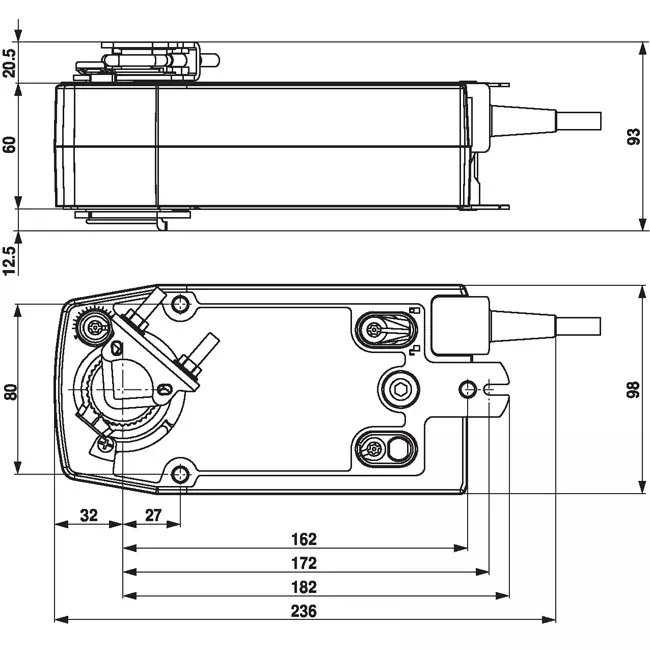

Bredde	130 mm
Højde	85 mm
Dybde	290 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	18 A
Control signal	2-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Position reporting system	None
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	7 W
Regulation type on/off	Nej
Energy consumption at rest	3.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Nej
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	None
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Nej
Deactivated when closed	Ja
Max. angle of rotation	95 °
