Gode pointer

Inkl. fjederretur
2 integrerede hjælpekontakter
Overbelastningssikker
IP54-beskyttelsesklasse

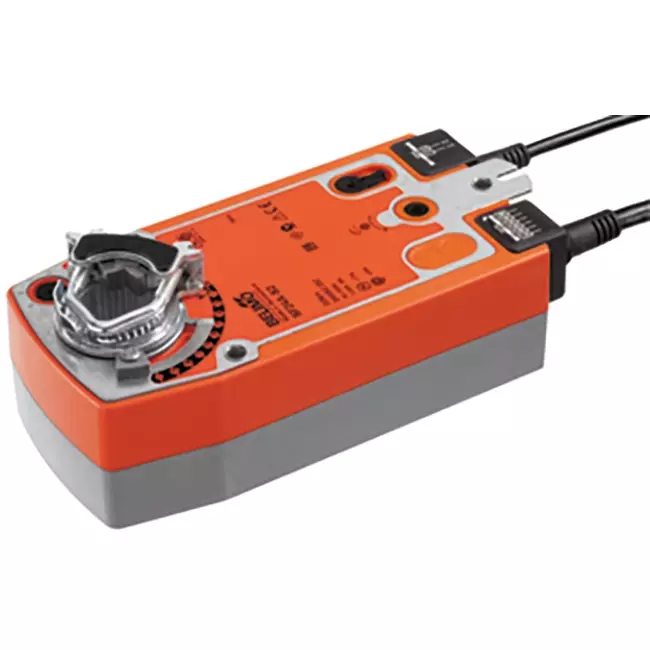

Belimo roterende spjældaktuator med fjederretur 24V - åben/lukket - 20 Nm - SF24A-S2

Belimo SF24A-S2 er en roterende spjældaktuator med fjederretur til åben/lukket styring af luftspjældssektioner op til ca. 4 m² i tekniske bygningsinstallationer. Aktuatoren styres via et åben/lukket-signal: ved påsat spænding bevæger den sig til arbejdsstilling, og de interne tilbagetrækningsfjedre spændes op. Ved strømsvigt vender spjældet automatisk og selvstændigt tilbage til den sikre position, drevet af fjederenergien. Det gør aktuatoren velegnet til anvendelser, hvor en forhåndsbestemt sikkerhedsstilling er påkrævet, såsom brand- eller nødventilationsspjæld i centrale luftbehandlingsanlæg. Motoren opnår en drejevinkel på 90° på 75 sekunder, og fjederreturen lukker spjældet tilbage på under 20 sekunder. Inaktivt forbrug er 2,5 W, og motorens lydniveau er 45 dB(A). Med et drejningsmoment på 20 Nm og to integrerede hjælpekontakter til positionsfeedback er den egnet til store, tunge spjældkonstruktioner i erhvervs- og industrielle HVAC-installationer.

Fordele og funktioner

20 Nm åben/lukket styring: Drejningsmomentet på 20 Nm gør SF24A-S2 egnet til store luftspjældssektioner op til ca. 4 m², så selv tunge spjæld betjenes uden besvær.
Automatisk fjederretur ved strømsvigt: Spjældet vender tilbage til sikkerhedsstilling inden for 20 sekunder uden ekstern energikilde eller styring.
2 integrerede hjælpekontakter: De to indbyggede hjælpekontakter muliggør direkte positionsfeedback til BMS eller styretavle. Én med fast indstilling ved 10%, én justerbar fra 11 til 100%, uden behov for ekstra tilbehør.
Justerbar bevægelsesretning via L/R montering: Drejeretningen for både motor og fjederretur fastlægges ved montering, hvilket giver fleksibel anvendelse i forskellige spjældopsætninger.
Manuel justering med lås: Med den medfølgende håndvinge kan spjældet betjenes manuelt og låses i enhver ønsket position, praktisk ved installation og vedligeholdelse.
Overbelastningssikker uden endestopkontakter: Aktuatoren stopper automatisk ved mekanisk stop, hvilket forhindrer slid og forenkler installationen.
IP54 kapslingsklasse: Beskyttet mod støv og vandstænk fra alle retninger, hvilket sikrer mod daglige miljøpåvirkninger og en lang levetid.

Installation, vedligeholdelse og anvendelser

Spjældaktuatoren monteres direkte på spjældakslen med den medfølgende universalklemring, egnet til akseldiametre fra 10 til 25,4 mm. Aksellængden skal være mindst 85 mm med minimum 15 mm udstående. Aktuatoren leveres med vridningssikring for at forhindre utilsigtet rotation. Bevægelsesretningen for både motor og sikkerhedsfunktion fastlægges ud fra monteringspositionen (L eller R). Den elektriske tilslutning består af en 1 meter lang forsyningskabel med 2 ledere samt et separat 1 meter langt kabel med 6 ledere til hjælpekontakterne. Spjældaktuatoren er vedligeholdelsesfri og egnet til åben/lukket styring af store luftspjældssektioner i centrale luftbehandlingsaggregater, blandespjæld og nødventilationsspjæld i erhvervsbygninger og industrielle HVAC-installationer.

Brand:	Belimo
Kategori	Belimo ventilaktuator
GTIN	7630498114076
Producentens varenummer	SF24A-S2
Artikel nummer	23010059

Specifikationer

Kategorikode	101

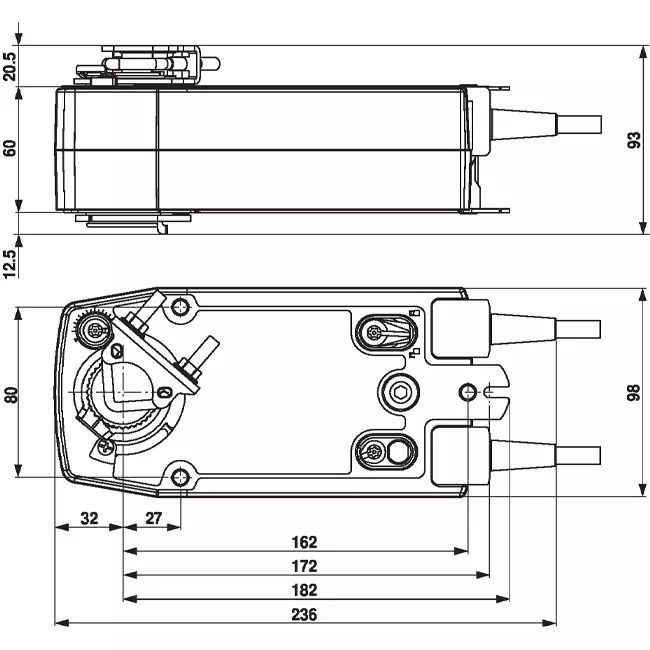

Bredde	130 mm
Højde	85 mm
Dybde	290 mm
Model	Rotating
Housing material	Plastic
Degree of protection (IP)	IP54
Max. electric power input	7.5 A
Control signal	2-point
Degree of protection (NEMA)	2
Explosion-proof	Nej
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Supply voltage	24 V AC/DC
Position reporting system	Optional
Torque	20 Nm
Transmission	With cogwheels
Suitable for air accessory	Ja
Suitable for valve	Nej
Connection cable length	1 m
Regulation type splitrange	Nej
Energy consumption in operation	5 W
Regulation type on/off	Nej
Energy consumption at rest	2.5 W
Regulation type modulating	Ja
Auxiliary contacts optional	Ja
Return at zero supply voltage	Ja
With safety function	Ja
Adjustable operating range	Nej
Automatic stroke recognition	Nej
Auxiliary contacts	Ja
Suitable for manual operation	Ja
Self-adjusting travel length	Nej
With direct mount top flange according to ISO 5211	Nej
End contacts	2
Adjustable position feedback signal	Nej
Operating time	75 s
With mechanical setting indicator	Ja
Potential free switch contact	Ja
Deactivated when closed	Ja
Max. angle of rotation	95 °
