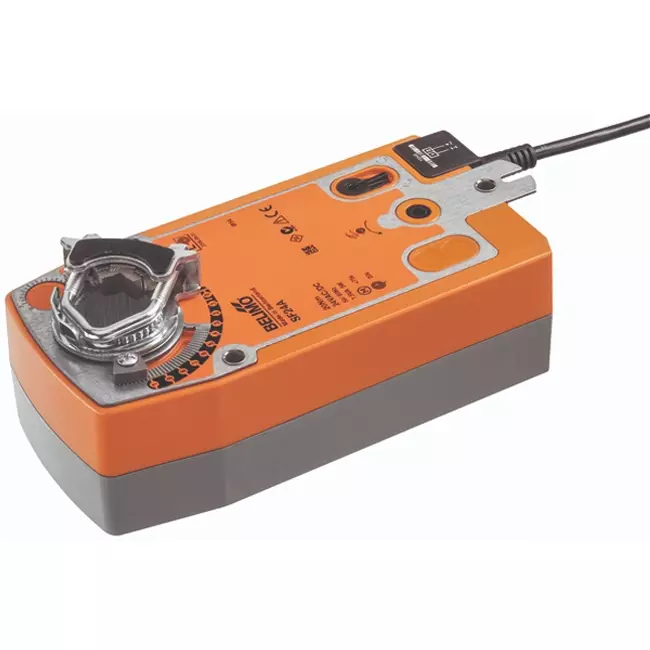

Belimo SF24A er en roterende spjældaktuator med fjederretur til åbne/lukke styring af luftspjældsektioner op til ca. 4 m² i tekniske bygningsinstallationer. Aktuatoren fungerer med et åben/luk-signal: Når der er forsyningsspænding, bevæger den sig til driftspositionen og spænder de interne returfjedre. Ved strømsvigt vender spjældet automatisk og selvstændigt tilbage til den sikre position, drevet af fjederenergien. Dette gør aktuatoren velegnet til applikationer, hvor en forudbestemt sikkerhedsstilling er påkrævet, som f.eks. branddæmpende eller nødventilationsspjæld i centrale ventilationsanlæg. Motoren opnår en drejevinkel på 90° på 75 sekunder, og fjederreturen bringer spjældet tilbage på under 20 sekunder. Hvileforbruget er 2,5 W, og motorens støjniveau ligger på 45 dB(A). Med et drejningsmoment på 20 Nm er den anvendelig til store, tunge spjældkonstruktioner i kommercielle og industrielle klimaanlæg.
Aktuatoren monteres direkte på spjældakslen med den medfølgende universelle klemmering, som passer til akseldiametre fra 10 til 25,4 mm. Akslen skal være mindst 85 mm lang og stikke minimum 15 mm ud. En medfølgende vridningssikring forhindrer, at aktuatoren bevæger sig med spjældet. Bevægelsesretningen for både motor og fjederretur justeres via monteringsretningen (L/R). Drejevinklen kan mekanisk indstilles fra 33 % i trin af 2,5 % op til maksimalt 95 %. Til manuel betjening findes en håndsving, der gør det muligt at låse spjældet i enhver position. Den elektriske tilslutning foretages via et fast kabel på 1 meter med to ledere á 0,75 mm². Spjældaktuatoren er vedligeholdelsesfri og egner sig til åben/luk-styring af store luftspjældsektioner i centrale ventilationsaggregater, blandespjæld samt nødventilationsspjæld i kommercielle bygninger og industrielle klimaanlæg.
| Brand: | Belimo |
| Kategori | Belimo ventilaktuator |
| GTIN | 7630498114021 |
| Producentens varenummer | SF24A |
| Artikel nummer | 23010061 |
| Kategorikode | 101 |
| Suitable for air accessory | Ja |
| Supply voltage | 24 V AC/DC |
| Control signal | 2-point |
| Energy consumption in operation | 5 W |
| Energy consumption at rest | 2.5 W |
| Model | Rotating |
| Regulation type on/off | Nej |
| Regulation type modulating | Ja |
| Regulation type splitrange | Nej |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | Nej |
| Return at zero supply voltage | Ja |
| Deactivated when closed | Ja |
| Automatic stroke recognition | Nej |
| Adjustable position feedback signal | Nej |
| Auxiliary contacts | Nej |
| Position reporting system | Optional |
| Auxiliary contacts optional | Ja |
| End contacts | None |
| Adjustable operating range | Nej |
| With mechanical setting indicator | Ja |
| Suitable for manual operation | Ja |
| Operating time | 75 s |
| Torque | 20 Nm |
| Potential free switch contact | Nej |
| Self-adjusting travel length | Nej |
| Max. angle of rotation | 95 ° |
| With safety function | Ja |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP54 |
| Max. electric power input | 7.5 A |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |
| Højde | 85 mm |
| Bredde | 130 mm |
| Dybde | 290 mm |
| Explosion-proof | Nej |
| Housing material | Plastic |
| Suitable for valve | Nej |
